Photodiode InGaAs C30665GH-LC

infrarougeLIDARPIN

Présentation

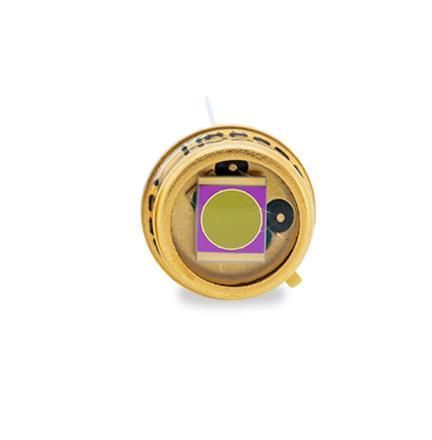

Le C30665GH-LC est une photodiode PIN InGaAs grand format avec une puce d'un diamètre actif de 3,0 mm, montée dans un boîtier TO-5 muni d'une fenêtre en verre plate. Elle offre une haute efficacité quantique de 800 nm à 1700 nm et associe une capacité ultra-faible (≈ moitié d'un type standard) à un faible courant d'obscurité et une forte résistance de shunt.

Fonctionnalités & Avantages

• Capacité ultra-faible pour une bande passante étendue
• Haute réactivité à 1300 nm et 1550 nm
• Diamètre de la zone active : 3,0 mm
• Haute linéarité sur une large plage dynamique
• Disponible en boîtiers TO robustes avec option fenêtre plate
• Personnalisations possibles (par ex. TEC intégré)
• Conforme RoHS

Applications

• Compteurs de puissance optique
• Équipements de test et de communication fibre optique
• Spectroscopie proche infrarouge
• Stations de profilage laser et caractérisation de faisceau
• Instrumentation de précision
• Modules récepteur LiDAR

Spécifications

• Réactivité : 0,20 A/W à 850 nm
• Réactivité : 0,90 A/W à 1300 nm
• Réactivité : 1,05 A/W à 1550 nm

Caractéristiques / spécifications techniques

• Modèle : C30665GH-LC
• Type de détecteur : photodiode PIN InGaAs
• Diamètre de la zone active : 3,0 mm
• Boîtier : TO-5 avec fenêtre en verre plate
• Plage spectrale / haute efficacité quantique : 800 nm à 1700 nm
• Capacité ultra-faible (≈ moitié d'un type standard)
• Bande passante résultante : ≈ double de la bande 3 dB du type standard
• Haute réactivité (exemples : 0,90 A/W à 1300 nm, 1,05 A/W à 1550 nm)
• Forte résistance de shunt
• Faible courant d'obscurité
• Non-linéarité typique : <1%
• Uniformité sur la zone active : dans les 2%
• Personnalisations disponibles (ex. TEC intégré)
• Conforme RoHS
