Matrice de photodiodes VTA1616H-L-NC-00-0

Aperçu
Le VTA1616H-L-NC-00-0 est une matrice de photodiodes en silicium (Si PDA) de 16 éléments et de pas 1,6 mm, conçue pour la détection X en imagerie industrielle et le contrôle non destructif. Il est disponible avec des cristaux scintillateurs en option pour la détection basse énergie et peut être appairé à la série VTA1616H-H pour les canaux haute énergie dans des architectures à double énergie.

Détails

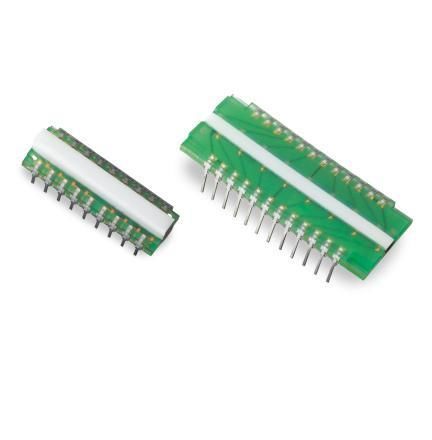

La série VTA1616H comporte 16 photodiodes monoelement montées directement sur un circuit imprimé FR-4. Le pas capteur-à-capteur de 1,6 mm offre un compromis entre résolution spatiale et densité de canaux ; d'autres pas sont disponibles en standard ou en option personnalisée. Un encapsulant moulé, transparent et résistant aux rayons X protège l'ensemble des influences environnementales. Les composants peuvent être fournis avec ou sans scintillateur monté sur la zone active de la photodiode pour convertir les rayons X en photons visibles.

Fonctionnalités

• 16 photodiodes monoelement (16 canaux)
• Pas capteur-à-capteur de 1,6 mm
• Courant d'obscurité extrêmement faible et faible fuite
• Rapport signal/bruit élevé pour une meilleure détection
• Cristaux scintillateurs optionnels pour convertir les rayons X en lumière visible
• Compatible avec systèmes de détection X mono- ou double-énergie

Documentation
Fiche technique : Excelitas VTA1616H Series Linear Photodiode Array datasheet (fiche produit disponible).

Caractéristiques techniques

• Famille de produit : VTA1616H Series
• Nombre d'éléments : 16
• Pas : 1,6 mm
• Type de détecteur : matrice de photodiodes en silicium (Si PDA)
• Montage : 16 photodiodes monoelement montées sur PCB FR-4
• Encapsulant : matériau moulé, transparent et résistant aux rayons X
• Scintillateur : cristaux optionnels disponibles sur demande ; version avec ou sans scintillateur monté sur la zone active
• Performances : courant d'obscurité extrêmement faible, rapport signal/bruit élevé
• Compatibilité : adapté aux architectures de détection X mono- ou double-énergie ; peut être appairé avec la série VTA1616H-H pour la détection haute énergie
• Applications typiques : systèmes de détection X, inspection industrielle, contrôle des bagages, essais non destructifs (END)
