Module photodiode à avalanche (APD) C30733 series

Présentation du produit
La série C30733 regroupe des photodiodes avalanche InGaAs (APD) à fort gain avec une zone active de 30 µm. Les APD InGaAs Excelitas offrent une grande efficacité quantique, une responsivité élevée et un faible bruit sur la plage 1000–1700 nm. Disponibles en boîtier hermétique TO-18 ou en pigtail fibre monomode FC/APC, ces composants conviennent aux systèmes de détection en fibre et aux mesures en conditions de très faible éclairage pour des applications industrielles et de laboratoire.

Caractéristiques clés

• Format compact avec zone active de 30 µm
• Gain élevé jusqu'à M = 100 pour la détection de faibles niveaux lumineux
• Réponse spectrale : 1000–1700 nm ; responsivité maximale vers 1550 nm
• Option pigtail FC/APC pour intégration directe en fibre (SM-9/125)
• Le modèle C30733EQC-3 propose une récupération plus rapide pour les applications haute fréquence

Modèles et types de boîtier

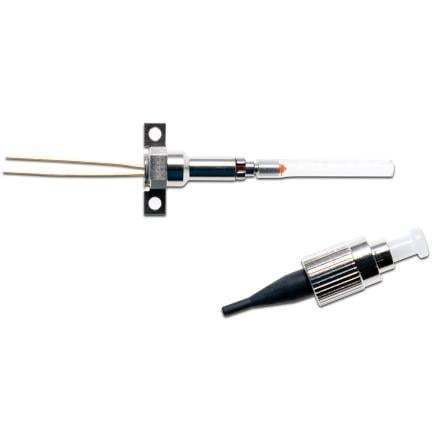

• C30733BQC-01 — pigtail fibre FC/APC
• C30733EQC-3 — pigtail fibre FC/APC (récupération plus rapide)
• C30733EH-1 — boîtier hermétique TO-18

Paramètres typiques du pigtail

• Longueur du pigtail : 1 m (typique)
• Fibre : Monomode (SM-9/125)
• Terminaison : FC/APC

Spécifications électriques et optiques (récapitulatif)

• Tension de claquage (V_BD) : 45 V (min), 50 V (typ), 70 V (max)
• Plage spectrale (Δλ) : 1000–1700 nm
• Responsivité maximale (λ_peak) : 1550 nm (typ)
• Responsivité à gain minimal et typique (R) : 9,4 A/W (min) — 37,6 A/W (typ)
• Gain de fonctionnement recommandé (M) : 10 (min) — 40 (typ)
• Coefficient thermique de V_BD : 0,14 V/°C (typ)
• Capacité (C) : jusqu'à 0,5 pF
• Courant sombre (M=40) : 0,5 nA (typ) — 10 nA (max)
• Bruit sombre (M=40) : 0,3 pA/√Hz (typ) — 0,5 pA/√Hz (max)
• Puissance équivalente de bruit (M=40) : 8 fW/√Hz (typ) — 13 fW/√Hz (max)
• Temps de montée/descente (typ) : 0,12 ns
• Bande passante (3 dB) : jusqu'à 3 GHz
• Efficacité quantique (QE) : 75 % (typ)

Spécifications techniques

• Zone active : 30 µm
• Capacité de gain élevée : jusqu'à M = 100
• Plage de réponse spectrale : 1000–1700 nm
• Responsivité maximale à 1550 nm
• Plage de responsivité à gain minimal et typique : 9,4 A/W (min) à 37,6 A/W (typ)
• Gain de fonctionnement recommandé : M = 10 à 40
• Tension de claquage : 45–70 V (typ 50 V)
• Coefficient thermique de la tension de claquage : 0,14 V/°C (typ)
• Capacitance : ≤ 0,5 pF
• Courant sombre (M=40) : typ 0,5 nA, max 10 nA
• Bruit sombre (M=40) : typ 0,3 pA/√Hz, max 0,5 pA/√Hz
• Puissance équivalente de bruit (M=40) : typ 8 fW/√Hz, max 13 fW/√Hz
• Temps de montée/descente (typ) : 0,12 ns ; bande passante jusqu'à 3 GHz
• Efficacité quantique : typ 75 %
• Options de boîtier : TO-18 hermétique ou pigtail fibre monomode FC/APC
• Pigtail : Monomode SM-9/125, longueur 1 m (typ), terminaison FC/APC
• Dernier modèle : C30733EQC-3 pour récupération plus rapide dans les systèmes haute fréquence
