Photodiode infrarouge C30619GH-LC

InGaAsLIDARPIN

Description du produit

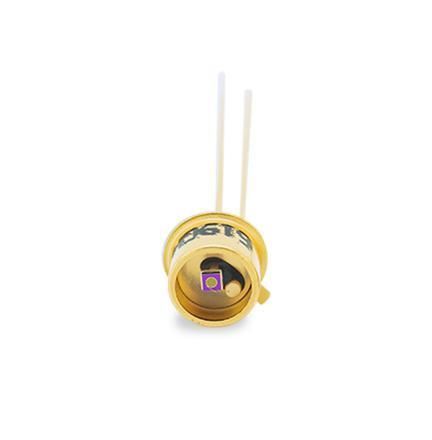

Le C30619GH-LC est une photodiode PIN InGaAs grand format avec une puce de diamètre actif 0,5 mm, montée en boîtier TO-18 avec fenêtre en verre plate. Elle offre une haute efficacité quantique de 800 nm à 1700 nm. Le composant présente une capacité ultra-faible (environ la moitié de celle des types standard), fournissant ≈2× la bande passante à 3 dB, une sensibilité élevée, une haute résistance de fuite et un faible courant d'obscurité. Les appareils typiques affichent une non-linéarité < 1% et une uniformité de l'ordre de 2% sur la zone active.

Caractéristiques & avantages

• Capacité ultra-faible
• Haute sensibilité à 1300 nm et 1550 nm
• Diamètre de l'aire active : 0,5 mm
• Haute linéarité sur une large plage dynamique
• Disponible dans plusieurs boîtiers TO robustes
• Personnalisations possibles (par ex. TEC)
• Conforme RoHS

Applications

• Module de mesure de puissance optique
• Tests et communications fibre optique
• Spectroscopie proche IR
• Stations de profilage laser
• Instrumentations
• LiDAR

Caractéristiques techniques

• Responsivité : 0,20 A/W à 850 nm
• Responsivité : 0,90 A/W à 1300 nm
• Responsivité : 1,05 A/W à 1550 nm
• Diamètre de l'aire active : 0,5 mm
• Boîtier : TO-18 avec fenêtre en verre plate
• Plage spectrale / haute efficacité quantique : 800 nm à 1700 nm
• Capacité ultra-faible (≈ la moitié de la capacité standard), fournissant ≈2× la bande passante à 3 dB
• Haute résistance de fuite et faible courant d'obscurité
• Non-linéarité typique < 1%
• Uniformité ≈ 2% sur la zone active
• Disponible en boîtiers TO robustes ; personnalisations telles que TEC possibles
• Conforme RoHS
