Module photodiode à avalanche (APD) C30927EH-01

Aperçu
Le C30927EH-01 est une photodiode avalanche (APD) en silicium à 4 quadrants avec un diamètre utile de 1,55 mm, conçue sur une structure « reach-through » à double diffusion. Elle est optimisée pour une utilisation proche de 1064 nm et offre une forte responsivité et une réponse rapide pour la détection laser et le positionnement optique.

Applications

• Alignement laser et détection YAG/Nd:YAG
• Détection de position et profilage de faisceau
• Métrologie optique et instrumentation scientifique
• Modules détecteurs OEM pour sources pulsées et continues

Détails

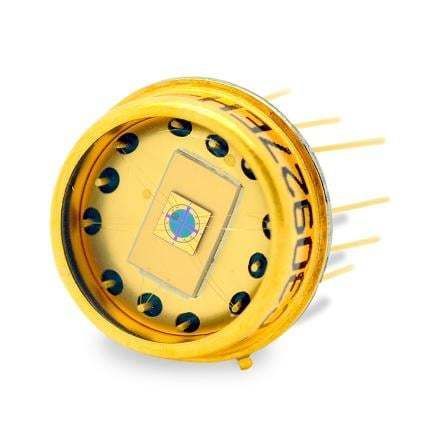

La configuration en quadrants utilise une jonction d'avalanche commune ; la séparation des quadrants est réalisée par la segmentation de la surface p+ d'entrée de lumière opposée à la jonction. Ce principe élimine l'espace mort entre les éléments, préservant la réponse sur l'axe. Le dispositif est optimisé autour de 1064 nm tout en conservant une responsivité élevée à 1060 nm. Il est fourni en boîtiers TO-8 hermétiquement scellés et à profil bas, adaptés à l'intégration dans des assemblages détecteurs compacts.

Avantages clés et caractéristiques

• Angle plein pour surface photosensible totalement illuminée > 90°
• Haute efficacité quantique optimisée pour la longueur d'onde YAG
• Temps de réponse rapide pour la détection de lasers pulsés (montée/descente typ. ~3 ns)
• Grande surface active (1,77 mm²) facilitant l'alignement
• Boîtier TO-8 hermétique et à profil bas pour un montage fiable

Caractéristiques techniques

• Plage de tension de claquage (V) : 350 à 485
• Tension de claquage typique (V) : 425
• Gain typique (M) : 100
• Coefficient de température typique pour gain constant (V/°C) : 2,4
• Responsivité minimale à 1060 nm (A/W) : 12
• Responsivité typique à 1060 nm (A/W) : 15
• Courant d'obscurité total typique (nA) : 100
• Courant d'obscurité total maximal (nA) : 200
• Courant de bruit typique par élément (pA/√Hz) : 1,0
• Courant de bruit maximal par élément (pA/√Hz) : 1,5
• Capacitance totale typique de tous les quadrants (pF) : 3
• Capacitance totale maximale de tous les quadrants (pF) : 5
• Résistance série maximale (Ω) : 15
• Temps de montée et de descente typiques (ns) : 3
• Température de stockage (°C) : -60 à 120
• Température de fonctionnement (°C) : -40 à 60
