Phototransistor de commutation VTT9814FH

pour les techniques automobilesen silicium

Présentation

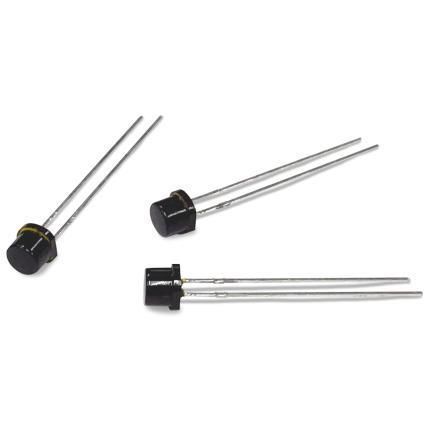

Le VTT9814FH est un phototransistor en silicium conditionné dans un boîtier plat T 1¾ orienté vers l'extrémité, avec blocage des infrarouges. Il offre une réponse efficace sur le spectre visible (450–700 nm) et constitue une alternative conforme RoHS aux cellules photo au sulfure de cadmium (CdS).

Détails
Le dispositif intègre la puce phototransistor silicium de la famille VTT avec une fonctionnalité de blocage IR incorporée dans la résine epoxy. La référence présente une tolérance de courant lumineux étroite garantissant des performances constantes. Plage typique d'utilisation pour le contrôle de la lumière ambiante : environ 500–1000 lux (50–100 fc).

Caractéristiques et avantages

• Réponse en lumière visible avec blocage IR assuré par la résine
• Faible courant de fuite pour une détection fiable en faible luminosité
• Alternative conforme RoHS aux cellules CdS

Applications

• Commande et commutation d'éclairage public
• Contrôle d'éclairage intérieur/extérieur (interrupteur crépuscule/aube)
• Atténuation des phares automobiles
• Contrôle du contraste d'affichage et du rétroéclairage
• Systèmes d'éclairage à économie d'énergie

Caractéristiques techniques

• Surface active : 0,192 mm²
• Courant de court‑circuit : 80–120 µA (à 100 fc, 2850 K)
• Courant dans l'obscurité : ≤50 nA (VCE = 5 V)
• Plage spectrale : 450–700 nm
• Réponse spectrale maximale : 585 nm
• Sensibilité à la longueur d'onde de pic : typ. 7 A/W
• Réponse angulaire : ±50° (à 50 % de réponse)
• Température maximale de soudure : 260 °C
