Module photodiode à avalanche (APD) C30902SH-TC

Présentation du produit
Les photodiodes à avalanche (Si APD) Excelitas C30902SH sont des APD silicium grand format et à haute vitesse offrant une grande responsivité et un faible bruit. Elles sont prévues pour un fonctionnement en mode Geiger (VOP > VBD) pour la détection de photons uniques ou en mode linéaire (VOP < VBD) avec des gains allant jusqu'à 250. Le modèle C30902SH-TC est conçu pour la détection en très faible éclairement (puissances optiques < 1 pW) et permet des probabilités de détection d'un seul photon allant jusqu'à environ 50 % en mode Geiger. Des options de refroidissement thermoélectrique intégré (simple ou double étage) sont disponibles pour améliorer le comptage sombre et la stabilité.

Caractéristiques et avantages

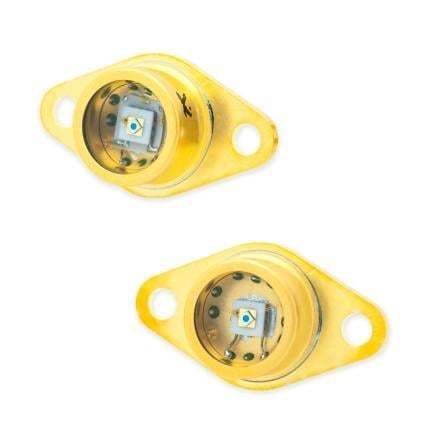

• APD Si 0,5 mm en boîtier à brides TO-66
• Efficacité quantique élevée — typ. 84 % à 800 nm
• Bruit extrêmement faible à 0 °C
• Haute responsivité — gains d'avalanche internes > 250
• Plage spectrale : 400 nm – 1100 nm
• Réponse temporelle — typ. 0,4 ns
• Plage de température de fonctionnement : -40 °C à +85 °C
• Option refroidisseur TE intégré (suffixe « -TC » pour single-stage)

Notes de performance clés
Utilisable en mode linéaire avec des gains typiques ≈ 250 ou supérieurs. En mode Geiger, l'appareil présente des taux de comptage sombre faibles et stables ainsi que de faibles effets d'après-impulsion ; dans ce mode, un amplificateur externe n'est souvent pas nécessaire pour la détection d'un seul photon.

Applications

• LiDAR / systèmes Time-of-Flight (ToF)
• Communication quantique et recherche
• Comptage de photons / détection de photons uniques
• OTDR (réflectométrie optique)
• Scan laser et télémétrie

Caractéristiques / Spécifications techniques

• Surface active : 0,2 mm²
• Diamètre actif : 0,5 mm
• Tension de claquage : typ. 225 V
• Capacitance : typ. 1,5 pF
• Coefficient de température : typ. 0,7 V/°C
• Courant d'obscurité : 2 nA
• Bruit sombre : 0,04 pA/√Hz
• Puissance équivalente de bruit : 0,29 fW/√Hz
• Responsivité typique : 135 A/W à 800 nm
• Gain recommandé : 250
• Boîtier : TO-66
