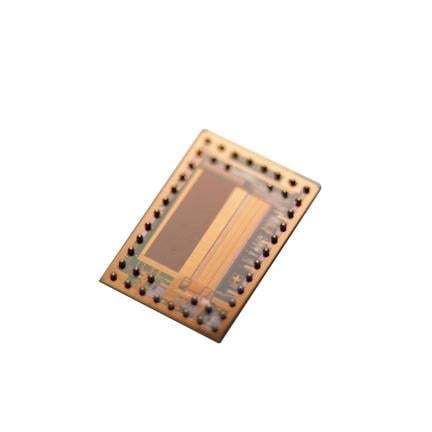

Capteur à temps de vol XTOF-101-A

Aperçu du produit
Le XTOF-101-A est un système sur puce (SoC) CMOS photoélectrique monolithique et entièrement intégré, conçu pour la mesure optique de distance et la détection d'objets. Il intègre un imageur ToF 160 × 60 pixels, un pilote LED ou laser, un convertisseur A/N et un contrôleur embarqué, offrant une chaîne complète d'acquisition et de traitement du signal sur une seule puce. Les sorties par pixel fournissent des données de distance DCS 12 bits, accessibles via une interface vidéo parallèle numérique 8 bits haute vitesse.

Caractéristiques clés

• Imageur ToF 160 × 60 pixels
• Pas de pixel : 20 μm
• Efficacité quantique : 90 % à 850 nm
• Données de sortie : données de distance DCS 12 bits par pixel
• Interface : interface vidéo parallèle numérique 8 bits haute vitesse

Fonctionnalités

• Consommation électrique réduite : 300 mW
• Pilote d'éclairage intégré jusqu'à 200 mA (LED haute puissance ou diode laser sur puce)
• Empreinte très réduite : 6.3 × 4.2 mm
• Portée opérationnelle jusqu'à 240 m
• Jusqu'à 512 images ToF par seconde
• Réjection de la lumière ambiante jusqu'à 100 kLux

Applications

• Mesure volumétrique
• Capteurs de porte
• Évitement de collision
• Détection de gestes

Spécifications techniques

• Type de dispositif : SoC Time-of-Flight CMOS photoélectrique monolithique et entièrement intégré
• Résolution de l'imageur : 160 × 60 pixels
• Pas de pixel : 20 μm
• Efficacité quantique : 90 % à 850 nm
• Sortie par pixel : données de distance DCS 12 bits
• Interface : interface vidéo parallèle numérique 8 bits haute vitesse
• Composants intégrés : pilote LED/laser, convertisseur A/N, contrôleur embarqué
• Capacité du pilote d'illumination : jusqu'à 200 mA
• Consommation : ~300 mW
• Portée opérationnelle : jusqu'à 240 m
• Fréquence maximale : jusqu'à 512 images ToF/s
• Empreinte : 6.3 × 4.2 mm
• Réjection de la lumière ambiante : jusqu'à 100 kLux
