Photodiode sensible aux longueurs d'ondes C30642GH-LC

LIDARInGaAsinfrarouge

Description

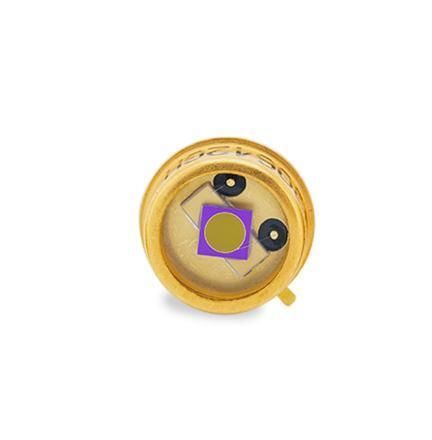

Le C30642GH-LC est une photodiode PIN InGaAs grande surface avec une zone active de 2,0 mm de diamètre, logée dans un boîtier TO-5 équipé d'une fenêtre en verre plat. Elle offre une haute efficacité quantique sur la plage 800–1700 nm, une capacité ultra-faible (environ 50 % des types standards) permettant environ 2× la bande passante à 3 dB, une forte responsivité, une résistance de fuite élevée et un faible courant d'obscurité. Les dispositifs typiques présentent une non-linéarité inférieure à 1 % et une uniformité de l'ordre de 2 % sur la zone active, adaptés aux mesures optiques de précision et aux applications à haute vitesse.

Caractéristiques et avantages

• Capacité ultra-faible pour une bande passante accrue
• Bonne responsivité à 1300 nm et 1550 nm
• Grande surface active : diamètre 2,0 mm
• Haute linéarité sur une large plage dynamique
• Proposée en boîtiers TO-5 robustes avec fenêtre en verre plat
• Options de personnalisation disponibles (p. ex. TEC intégré)
• Conforme RoHS

Applications

• Mètres et capteurs de puissance optique
• Équipements de test et mesure pour fibres optiques
• Spectroscopie proche infrarouge (NIR)
• Stations de profilage de faisceau laser
• Instrumentation de laboratoire et industrielle
• Récepteurs LiDAR et systèmes de détection optique

Spécifications (responsivité typique)

• 0,20 A/W à 850 nm
• 0,90 A/W à 1300 nm
• 1,05 A/W à 1550 nm

Caractéristiques techniques

• Modèle : C30642GH-LC
• Matériau du détecteur : InGaAs PIN
• Diamètre de la zone active : 2,0 mm
• Boîtier : TO-5 avec fenêtre en verre plat
• Plage spectrale / zone d'efficacité quantique élevée : 800 nm à 1700 nm
• Responsivité (typique) : 0,20 A/W @ 850 nm; 0,90 A/W @ 1300 nm; 1,05 A/W @ 1550 nm
• Capacité ultra-faible (~50 % du type standard), entraînant environ 2× la bande passante à 3 dB par rapport au type standard
• Haute résistance de fuite
• Faible courant d'obscurité
• Linéarité : dispositifs typiques avec moins de 1 % de non-linéarité sur la zone active
• Uniformité : dans les 2 % sur la zone active
• Personnalisations disponibles : p. ex. options TEC intégrées
• Conformité : conforme RoHS
