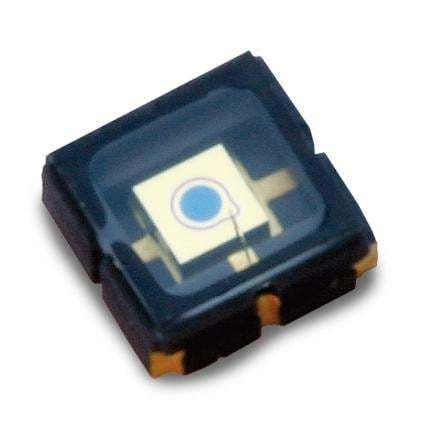

Photodiode infrarouge C30737LH-500-83N

avalanchesiliciumsensible aux longueurs d'ondes

Aperçu du produit
Le C30737LH-500-83N est une photodiode avalanche au silicium (Si APD) avec un diamètre actif de 500 µm, sensibilité optimisée à 800 nm et filtre optique à bande passante 650 nm. Fourni en boîtier céramique sans plomb (LCC), option 'LH', il convient à l'intégration OEM compacte nécessitant une sensibilité étroite et une réponse temporelle rapide.

Caractéristiques principales

• Haute responsivité avec filtre bande passante intégré à 650 nm
• Faible bruit et temps de montée rapide sur l'ensemble des longueurs d'onde ; réponse en fréquence > 1,3 GHz
• Grand diamètre actif de 500 µm optimisé pour l'infrarouge proche (800 nm)
• Boîtier céramique sans plomb (LCC) option 'LH' pour montage compact
• Gain ≈ 100 à 650 nm, responsivité élevée (35 A/W à 650 nm)

Applications

• LiDAR et détecteurs temps de vol
• Télémétrie et télémesure laser
• Systèmes de sécurité et de scanning
• Détecteurs OEM pour détection photonique performante et économique

Caractéristiques / spécifications techniques

• Diamètre actif : 500 µm
• Longueur d'onde de sensibilité maximale : 650 nm
• Tension de claquage Vbd : 120–210 V (tri disponible)
• Coefficient thermique de Vop pour M constant : 0,5 V/°C
• Gain : 100 @ 650 nm
• Responsivité : 35 A/W à 650 nm
• Courant sombre Id : <1 nA (typ. 0,1 nA)
• Courant de bruit : 0,1 pA/√Hz
• Capacitance : 2 pF
• Temps de montée/descente : 0,3 ns (Rload = 50 Ω)
• Fréquence de coupure : 1,3 GHz
• Température de stockage : -50 °C à +100 °C
• Température de fonctionnement : -40 °C à +85 °C
• Boîtier : fenêtre en verre 3 × 3 mm, boîtier céramique sans plomb (LCC)
• Fenêtre : filtre 650 nm
