Photodiode LIDAR C30737LH-300-71N

siliciumavalanchesensible aux longueurs d'ondes

Aperçu produit

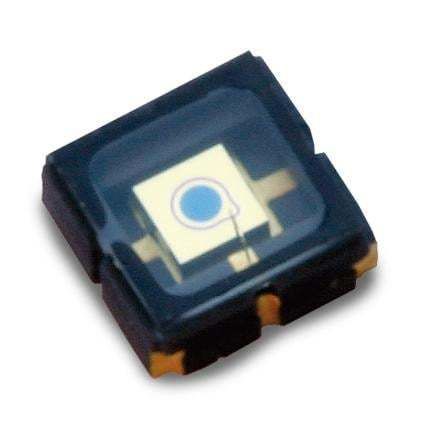

Le C30737LH-300-71N est une photodiode avalanche en silicium (Si APD) avec un diamètre actif de 300 µm, conditionnée en boîtier céramique sans broches (LCC). Elle intègre un filtre optique passe-bande à 635 nm et présente une réponse améliorée autour de 800 nm. Conçue pour la détection rapide et à faible bruit dans des systèmes optoélectroniques compacts.

Caractéristiques principales

• Filtre passe-bande optique centré sur 635 nm pour une détection sélective en longueur d'onde.
• Haute réactivité et faible bruit avec temps de montée rapide ; réponse en fréquence supérieure à 700 MHz.
• Diamètre actif 300 µm, sensibilité optimisée près de 800 nm.
• Boîtier Leadless Ceramic Carrier (LCC) pour une intégration compacte.
• Gain et réactivité adaptés aux applications de télémétrie laser et mesures de distance.

Applications

• Télémètres laser et récepteurs LIDAR
• Mesures de distance et appareils de mesure industriels
• Systèmes de balayage de zones et de sécurité
• Applications à coût maîtrisé nécessitant un détecteur performant

Spécifications techniques

• Diamètre actif : 300 µm
• Longueur d'onde de sensibilité maximale : 635 nm
• Tension de claquage (Vbd) : 110–165 V
• Coefficient de température de Vop pour M constant : 0,6 V/°C
• Gain : 100 @ 800 nm
• Réactivité : 30 A/W à 635 nm
• Courant d'obscurité (Id) : 1 nA
• Courant de bruit : 0,2 pA/√Hz
• Capacité : 0,7 pF
• Fréquence de coupure : 700 MHz
• Température de stockage : -40 °C à +100 °C
• Température de fonctionnement : -20 °C à +60 °C
• Boîtier : LCC 3×3 mm avec fenêtre en verre
• Fenêtre : Filtre 635 nm
