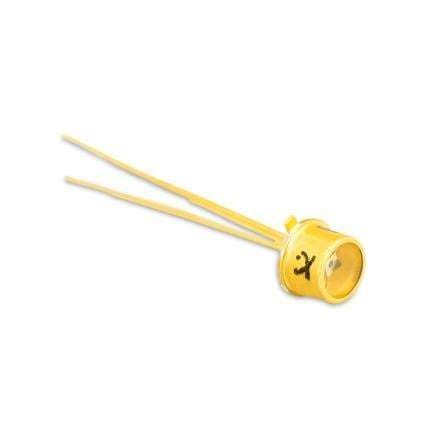

Photodiode infrarouge C30902EH-2

avalancheLIDARsilicium

Présentation du produit
Les photodiodes à avalanche en silicium Excelitas C30902EH sont des détecteurs reach-through grande surface et haute vitesse offrant une responsivité élevée et un faible bruit pour les applications en faible luminosité. Le C30902EH-2 est fourni en boîtier TO-18 avec fenêtre en verre plat et filtre optique 905 nm ; le diamètre actif photosensible est de 0,5 mm. Une variante SPAD (C30902SH) est disponible pour le comptage de photons uniques en mode Geiger.

Description technique
Les composants utilisent une structure double-diffusée « reach-through » fournissant une forte responsivité de 400 nm à 1000 nm et des temps de montée/descente rapides. La responsivité reste essentiellement constante jusqu'à typ. 800 MHz en modulation. La puce détectrice est hermétiquement scellée dans un boîtier TO-18 modifié. Les gains d'avalanche typiques dépassent 150 pour les applications exigeant une sensibilité accrue.

Caractéristiques et avantages

• APD Si 0,5 mm en boîtier TO-18
• Rendement quantique élevé — typ. 60 % à 905 nm
• Faible bruit sombre à température ambiante
• Haute responsivité avec gains d'avalanche internes >150
• Réponse spectrale centrée sur 860–960 nm
• Temps de réponse rapide — typ. 0,4 ns
• Plage de température d'utilisation −40°C à +85°C

Applications

• Mesures LiDAR / ToF
• Réflectométrie optique temporelle (OTDR)
• Détection de fluorescence en petit signal
• Balayage et télémétrie laser

Caractéristiques techniques

• Surface active : 0,2 mm²
• Diamètre actif : 0,5 mm
• Tension de claquage : typ. 225 V
• Capacitance : 1,5 pF
• Coefficient de température : typ. 0,7 V/°C
• Courant d'obscurité : 7 nA
• Bruit sombre : 0,1 pA/√Hz
• Puissance équivalente de bruit : 1,23 fW/√Hz
• Responsivité typique : 66 A/W à 905 nm
• Gain recommandé : 150
• Boîtier : TO-18, fenêtre plate, filtre 905 nm
