Photodiode LIDAR C30902SH

avalanchesilicium

Présentation
Les photodiodes avalanche silicium Excelitas C30902SH sont des APD silicium grande surface et haute vitesse, conçues pour une détection à faible bruit et forte responsivité. Elles sont adaptées au fonctionnement en mode Geiger (V_OP > V_BD) pour la détection de photons uniques ou en mode linéaire (V_OP < V_BD) avec des gains internes jusqu'à 250, et sont destinées à des puissances optiques inférieures à 1 pW.

SPAD à haute responsivité et faible bruit
La famille C30902SH présente un courant d'obscurité et un bruit très faibles, adaptés aux mesures de distance et aux applications en très faible lumière. Ces dispositifs conviennent au comptage de photons et aux communications quantiques. En mode Geiger, aucun amplificateur externe n'est nécessaire et des probabilités de détection d'un photon uniques d'environ 50 % sont possibles. Des options de refroidissement thermoélectrique mono- ou bi-étage sont proposées pour améliorer les performances.

Caractéristiques

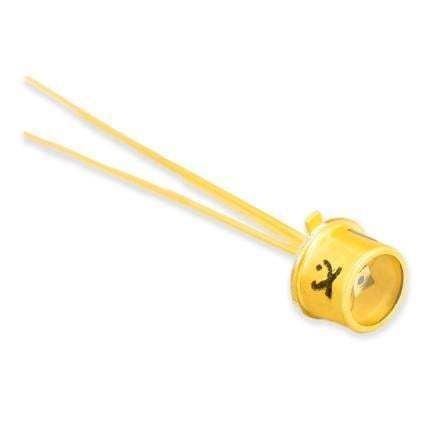

• APD Si 0,5 mm en boîtier TO-18
• Haute efficacité quantique – typ. 84 % à 800 nm
• Faible bruit à température ambiante
• Haute responsivité – gains d'avalanche internes > 250
• Plage spectrale – 400 à 1100 nm
• Réponse temporelle – typ. 0,4 ns
• Plage de fonctionnement -40°C à +85°C
• Option refroidisseur thermoélectrique intégré

Applications

• Mesures LiDAR / Time-of-Flight (ToF)
• Communications quantiques
• Comptage de photons
• OTDR (réflectométrie optique)
• Scannage laser

Spécifications techniques

• Surface active : 0,2 mm²
• Diamètre actif : 0,5 mm
• Tension de claquage : typ. 225 V
• Capacité : typ. 1,5 pF
• Coefficient de température : typ. 0,7 V/°C
• Courant d'obscurité : 7 nA
• Bruit d'obscurité : 0,1 pA/√Hz
• Puissance équivalente de bruit : 0,74 fW/√Hz
• Responsivité typique : 135 A/W à 800 nm
• Gain recommandé : 250
• Boîtier : TO-18, fenêtre plate
