Matrice de photodiodes InGaAs EXACTD-362

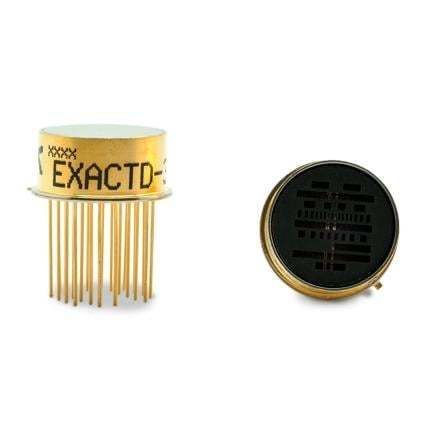

Présentation du produit La plate-forme Excelitas EXACTD® est conçue pour les systèmes d'alerte laser (Laser Warning Receiver - LWR) afin de détecter et fournir des informations précises d'angle d'arrivée (AoA) à partir d'émissions laser directes et diffusées provenant de télémètres, de désignateurs de cible et de systèmes électro-optiques actifs. Le module compact en boîtier TO-8 associe des réseaux détecteurs Si et InGaAs pour étendre la couverture spectrale tout en fournissant une sortie AoA encodée adaptée à l'intégration sur plateformes aériennes et systèmes de défense.

Détails clés L'EXACTD-362 utilise un code Gray 6 bits pour encoder l'AoA incident, offrant une résolution angulaire de ±0,8° en azimut ou en élévation selon l'orientation du module, sur un champ de vision de ±45°. Les détecteurs combinés Si et InGaAs assurent une sensibilité spectrale de 500 à 1650 nm dans un boîtier TO-8, avec des voies basse et haute sensibilité pour une large plage dynamique.

Fonctionnalités et avantages

• Plage de sensibilité spectrale : 500–1650 nm (Si + InGaAs)
• Codage Gray 6 bits pour une précision AoA de ±0,8° en azimut ou élévation
• Champ de vision (FOV) : ±45° en azimut et élévation
• Voies basse et haute sensibilité pour couvrir une large plage dynamique
• Trois voies de référence par réseau pour la détermination du niveau de base du signal

Applications Destiné aux systèmes d'alerte laser et autres ensembles capteurs électro-optiques nécessitant des données AoA très précises provenant de télémètres laser, de désignateurs de cible et de systèmes EO actifs ; adapté à l'intégration dans des suites capteurs aériennes, navales et terrestres de défense.

Caractéristiques techniques

• Plage d'ondes (nm) : 500 à 1650
• Tension de polarisation (V) : 12
• Réponse typique (A/W) : 0,2 à 500 nm
• Réponse typique (A/W) : 0,4 à 900 nm
• Réponse typique (A/W) : 0,5 à 1064 nm
• Réponse typique (A/W) : 0,7 à 1540 nm
• Courant d'obscurité maximal par élément (nA) : 20
• Courant de bruit par élément (pA/√Hz) : 0,5
• Capacitance typique par élément (pF) : 12
• Temps de montée et descente typiques (ns) : 5
• Plage dynamique (dB) : 60
• Champ de vision (°) : ±45
• Précision typique Angle-of-Arrival (AoA) (erreur RMS) (°) : 0,8
• Erreur de pointage maximale (°) : 1,0
• Température de fonctionnement du boîtier (°C) : -40 à 85
• Puissance incidente maximale typique (kW/cm²) : 1,2
• Seuil minimal de dommage (kW/cm²) : 100
