Photodiode avalanche C30737MH-230-90N

LIDARtop viewsensible aux longueurs d'ondes

Aperçu du produit

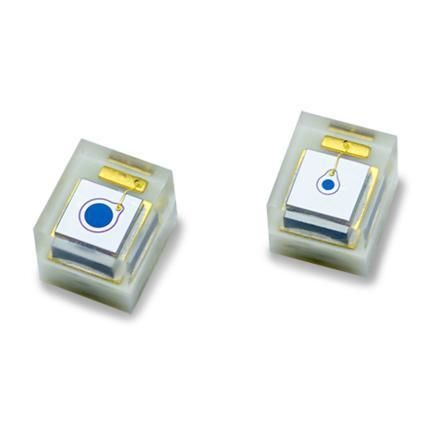

La photodiode à avalanche en silicium C30737MH-230-90N (Si APD) présente un diamètre actif de 230 µm et est optimisée pour une réponse renforcée à 900 nm. Elle est fournie en boîtier laminé sans pattes (LLC) avec l'option MH pour une intégration compacte face supérieure.

Caractéristiques principales

• Haute réactivité entre 500 et 1000 nm, optimisée à 900 nm
• Faible bruit et temps de montée très rapides avec bande passante au-delà de 380 MHz
• Diamètre actif de 230 µm pour une collecte lumineuse efficace
• Option boîtier laminé sans pattes 'MH' pour un montage compact

Applications

• Systèmes LiDAR
• Télémétrie laser
• Équipements de sécurité et de scan
• Applications de détection performantes à coût maîtrisé

Caractéristiques / Spécifications techniques

• Diamètre actif : 230 µm
• Longueur d'onde de sensibilité maximale : 900 nm
• Tension de claquage (Vbd) : 180–260 V (binning disponible)
• Coefficient de température de Vop pour M constant : 1,3 V/°C
• Gain : 100 @ 900 nm
• Réactivité : 60 A/W à 900 nm
• Courant d'obscurité (Id) : typ. 0,05 nA, max <0,5 nA
• Courant de bruit : 0,1 pA/√Hz
• Capacitance : 0,6 pF
• Temps de montée/descente : 0,9 ns (Rload = 50 Ω)
• Fréquence de coupure : 380 MHz
• Température de stockage : -50 °C à +100 °C
• Température de fonctionnement : -40 °C à +85 °C
• Boîtier : 2 x 1,75 mm face supérieure FR4 epoxy, boîtier laminé sans pattes (LLC)
