Module photodiode à avalanche (APD) C30950EH

Aperçu du produit

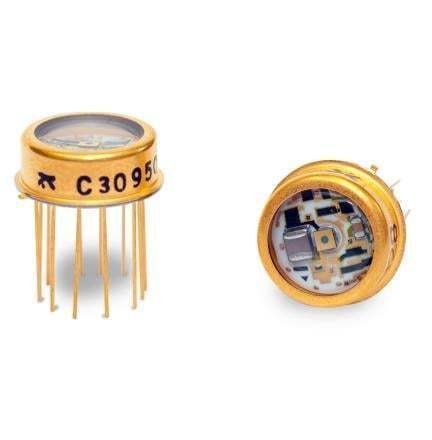

Le C30950EH est un module amplificateur à photodiode à avalanche en silicium (APD Si) intégrant la photodiode C30817. Il présente un diamètre utile de détecteur de 0,8 mm, une réponse spectrale de 400 nm à 1100 nm avec un pic de sensibilité autour de 900 nm, et une bande passante système de 50 MHz. Le module est fourni en boîtier TO-8 modifié à 12 broches.

Informations supplémentaires
Le C30950EH constitue une alternative économique à la série C30659 qui utilise un amplificateur bipolaire. Le module est compatible broche à broche avec la série C30659.

Spécifications

• Bande passante système : 50 MHz
• NEP : 29 fW/√Hz à 830 nm
• NEP : 27 fW/√Hz à 900 nm
• Réponse spectrale : 400–1100 nm (pic vers 900 nm)
• Consommation typique : 60 mW
• Boîtier : TO-8 modifié à 12 broches

Applications

• Télémétrie (range finding)
• Microscopie confocale
• LiDAR
• Désignation laser
• Ophtalmoscope laser à balayage

Caractéristiques techniques

• Modèle : C30950EH
• Détecteur inclus : photodiode à avalanche en silicium C30817 (APD)
• Diamètre utile du détecteur : 0,8 mm
• Bande passante système : 50 MHz
• NEP : 29 fW/√Hz à 830 nm ; 27 fW/√Hz à 900 nm
• Réponse spectrale : 400 nm–1100 nm ; pic ≈ 900 nm
• Boîtier : TO-8 modifié à 12 broches
• Consommation typique : 60 mW
