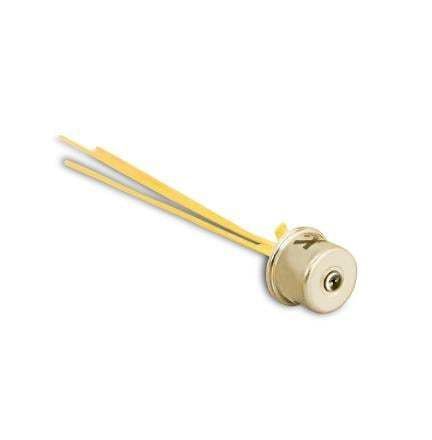

Photodiode LIDAR C30902BH

avalanchesensible aux longueurs d'ondessilicium

Aperçu du produit
La photodiode avalanche au silicium C30902BH d'Excelitas est une APD à grande vitesse et grande surface, de type « reach-through », offrant une responsivité élevée et un faible bruit. Elle est conçue pour des applications en faible luminosité nécessitant des gains typiques supérieurs à 100 et est proposée dans plusieurs configurations de boîtier TO-18, notamment verre plat, lentille sphérique, guide lumineux et filtre 905 nm. La C30902BH utilise une structure double-diffusée « reach-through » fournissant une responsivité élevée entre 400 nm et 1000 nm ainsi que des temps de montée et de descente très rapides sur l'ensemble du spectre. La responsivité est essentiellement indépendante de la fréquence de modulation jusqu'à typ. 800 MHz. La puce détectrice est hermétiquement scellée derrière une fenêtre en verre plat dans un boîtier TO-18 modifié. Le diamètre utile de la surface photosensible est de 0,5 mm. La famille C30902 comprend également une variante SPAD (détecteur de photons uniques) pouvant fonctionner en mode Geiger et en mode linéaire à des gains sensiblement plus élevés.

Caractéristiques & Avantages

• APD Si 0,5 mm en boîtier TO-18
• Rendement quantique élevé – 84 % typ. à 800 nm
• Faible bruit à température ambiante
• Haute responsivité – gains d'avalanche internes >150
• Plage spectrale – 400 à 1100 nm
• Réponse temporelle – typ. 0,4 ns
• Large plage de température de fonctionnement -40°C à +85°C

Applications

• LiDAR / mesures ToF
• Réflectométrie optique dans le domaine temporel (OTDR)
• Fluorescence en faible signal
• Balayage laser

Caractéristiques techniques

• Surface active : 0,2 mm²
• Diamètre actif : 0,5 mm
• Tension de claquage : typ. 225 V
• Capacitance : 1,5 pF
• Coefficient de température : typ. 0,7 V/°C
• Courant d'obscurité : 7 nA
• Bruit d'obscurité : 0,1 pA/√Hz
• Puissance équivalente de bruit : 1,23 fW/√Hz
• Responsivité typique : 80 A/W à 800 nm
• Gain recommandé : 150
• Boîtier : TO-18, lentille sphérique
