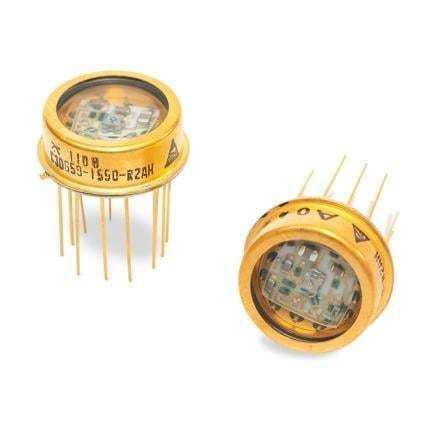

Module photodiode à avalanche (APD) C30659-1550E-R2AH

Présentation
Le C30659-1550E-R2AH est un module récepteur compact intégrant une photodiode à avalanche InGaAs (APD) et un préamplificateur hybride dans un boîtier TO-8 étanche. Il embarque une APD Excelitas C30662EH optimisée pour 1550 nm avec une zone active de 200 µm et une conception tolérante à des niveaux d'entrée optique plus élevés (seuil d'endommagement élevé). Le préamplificateur intégré assure un fonctionnement à bruit ultra-faible pour les applications de détection sensible.

Conception
La série C30659 adopte une topologie d'amplificateur inverseur avec un suiveur d'émetteur en sortie. L'étage préamplificateur utilise un FET GaAs très faible bruit conçu pour un transimpédance supérieure à celle de la série standard C30950 d'Excelitas. Les détecteurs InGaAs offrent une excellente réponse spectrale de 830 nm à 1550 nm avec des temps de montée et de descente rapides sur toute la plage. Le module est conçu pour une alimentation d'amplificateur typique de ±5 V.

Caractéristiques techniques

• Bande passante système : 50 MHz
• Puissance équivalente de bruit (NEP) ultra-faible : 150 fW/√Hz à 1300 nm
• Puissance équivalente de bruit (NEP) ultra-faible : 130 fW/√Hz à 1550 nm
• Réponse spectrale : pic à 1550 nm (plage 830–1550 nm)
• Consommation typique : 150 mW
• Tensions d'alimentation de l'amplificateur : ±5 V
• Capacité de charge AC : 50 Ω (AC-couplé)
• Boîtier TO-8 hermétiquement scellé
• Haute fiabilité et adaptation aux environnements à forte puissance optique
