Module photodiode à avalanche (APD) C30659-900-R8AH

Aperçu

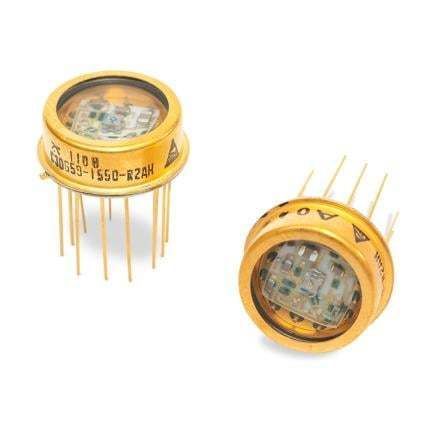

La série C30659 de récepteurs optiques hybrides APD intègre une photodiode à avalanche en silicium (APD Si) et un préamplificateur hybride dans un boîtier TO-8 hermétique. Le modèle C30659-900-R8AH utilise la APD Si C30817EH, à réactivité maximale autour de 900 nm et diamètre actif de 0,8 mm, pour une détection sensible dans le proche visible/infrarouge.

Conception et performances
La série Excelitas C30659 utilise une topologie d'amplificateur inverseur avec un suiveur d'émetteur en sortie. Le préamplificateur comporte une entrée GaAs FET à faible bruit, conçue pour fonctionner à une transimpédance supérieure à celle de la série standard C30950. Les APD Si sont identiques à ceux des références C30817EH, C30902EH, C30954EH et C30956EH ; des APD InGaAs sont employés dans les produits C30645EH et C30662EH. Les appareils offrent des temps de montée et de descente rapides et une réponse fiable sur la plage 400 à 1100 nm.

Applications / Remarques
L'intégration hybride de l'APD et du préamplificateur dans un boîtier TO-8 hermétique permet une détection à faible bruit adaptée aux systèmes de détection optique haute sensibilité nécessitant une réponse rapide et un faible NEP. Applications typiques : instrumentation optique, spectroscopie et étages d'entrée pour récepteurs fibre optique.

Caractéristiques / spécifications techniques

• Bande passante système : 50 MHz
• Puissance équivalente de bruit (NEP) faible :
  • 14 fW/√Hz à 830 nm
  • 12 fW/√Hz à 900 nm
• Plage de réponse spectrale : 400 à 1100 nm
• Diamètre actif : 0,8 mm
• Consommation électrique typique : 150 mW
• Tensions de fonctionnement de l'amplificateur : ±5 V
• Capacité de charge 50 Ω en AC (couplage AC)
• Boîtier TO-8 hermétique
• Haute fiabilité
