Photodiode silicium VTH3020

infrarougesensible aux longueurs d'ondeschip on carrier

Aperçu

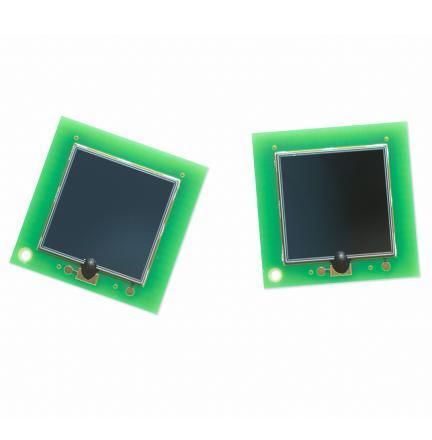

L'Excelitas VTH3020 est une photodiode silicium grand format en conception Chip-on-Board (CoB) avec une aire active de 100 mm², destinée à la détection de particules alpha et à la surveillance du radon. La conception CoB facilite l'assemblage par refusion et réduit l'absorption optique liée aux ensembles de fenêtre, améliorant la responsivité aux particules alpha et aux sources de rayonnement de faible niveau.

Caractéristiques

• Construction Chip-on-Board (CoB) pour simplifier l'assemblage par refusion
• Responsivité optimisée aux particules alpha en minimisant les pertes par absorption des fenêtres
• Grande aire active pour maximiser l'efficacité de collecte pour les faibles niveaux de radiation
• Tailles d'aire active disponibles : 5 × 5 mm et 10 × 10 mm
• Plage de réponse spectrale : 400 nm à 1100 nm

Applications

• Détection du radon
• Détection de particules alpha

Caractéristiques / Spécifications techniques

• Aire active : 100 mm²
• Courant d'obscurité : maximum 10 nA à 20 V polarisation inverse
• Capacitance de jonction : maximum 120 pF à 20 V polarisation inverse
• Gamme spectrale : 400 nm à 1100 nm
• Réponse spectrale maximale : 925 nm
• Sensibilité à la longueur d'onde de pic : typique 0.70 A/W
• Tension de claquage : > 100 V
