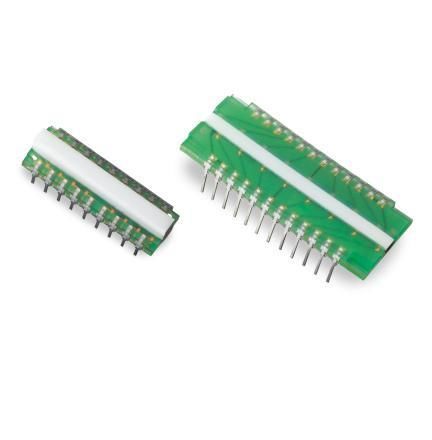

Matrice de photodiodes chip VTA1216H-L-SC-03-0

Présentation Le VTA1216H-L-SC-03-0 est un réseau de photodiodes à 16 éléments, au pas de 1,2 mm, conçu pour la détection des rayons X. Il peut être commandé avec différents cristaux scintillateurs pour la détection de basses énergies dans des architectures de détection à double énergie. Dans de tels systèmes, il peut être associé aux matrices de photodiodes de la série VTA1216H-H pour la détection à haute énergie. Détails La série VTA1216H est une matrice de photodiodes (PDA) haute résolution à 16 canaux. Elle comprend 8 photodiodes à double élément montées directement sur un circuit imprimé (PCB) en FR-4. Le pas (espacement entre les capteurs de puces adjacentes) de cette série est de 1,2 mm ; d’autres pas sont disponibles en stock ou sous forme de dispositifs sur mesure. Un revêtement transparent recouvre la zone photosensible de la puce, tandis qu’un encapsulant de type « glob top » protège les fils de connexion contre les dommages et les influences environnementales. Ces composants sont disponibles avec ou sans matériau scintillateur monté sur la zone active de la photodiode afin de convertir les rayons X en photons visibles. Caractéristiques

• Photodiodes à courant d’obscurité extrêmement faible
• Rapport signal
• Cristaux scintillateurs disponibles sur demande pour convertir les rayons X incidents en photons visibles
• 16 canaux avec un pas de 1,2 mm
• Compatibles avec les systèmes à énergie unique ou double

Caractéristiques / spécifications techniques

• Série : Série VTA1216H
• Référence/Modèle : VTA1216H-L-SC-03-0
• Configuration : 16 éléments (PDA à 16 canaux)
• Pas : 1,2 mm
• Disposition des photodiodes : 8 photodiodes à double élément montées sur un circuit imprimé FR-4
• Revêtement/encapsulation : revêtement transparent sur la zone photosensible ; encapsulant « glob top » protégeant les fils de connexion
• Option scintillateur : disponible (pour la conversion des rayons X de faible énergie en photons visibles)
• Applications : détection des rayons X, architectures de détection à double énergie ; peut être associé à la série VTA1216H-H pour la détection des hautes énergies
