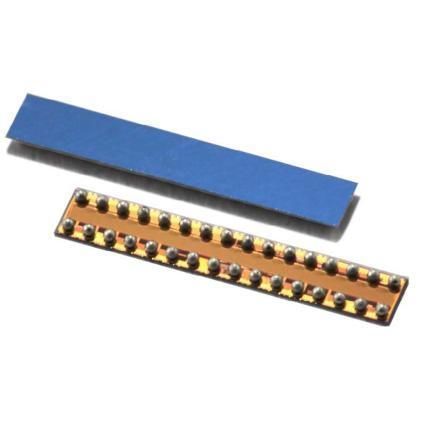

Capteur d'image CMOS LA

CCDUV-Vis-NIRproche infrarouge

Présentation produit
Les capteurs d'image linéaires LA Series à rétroéclairage offrent un format miniature associé à une haute efficacité quantique et une lecture ultra-rapide pour les systèmes de mesure optique de précision. Conçus pour une intégration dans des plateformes industrielles et portables, ils combinent une large réponse spectrale (350–1100 nm), un encombrement réduit (8,1 × 1,3 × 0,23 mm) et des vitesses de ligne jusqu'à 257 000 lignes/s.

Description
La série LA garantit une intégrité de signal élevée et des modes d'acquisition flexibles (acquisition simple ou multi-trames) pour des mesures précises en conditions dynamiques ou de faible éclairage. Le CDS intégré (Correlated Double Sampling) et le capteur de température embarqué facilitent l'étalonnage du système et assurent des résultats répétables. L'interface I2C standard permet une intégration numérique simple et une consommation faible pour les dispositifs compacts.

Spécifications

• Taille de pixel : 7,5 μm × 120 μm
• Efficacité quantique (QE) : 350 nm à 1100 nm
• Vitesse maximale de ligne : jusqu'à 257 000 lignes/s
• Modes d'acquisition : simple ou multi-trames
• Rapport signal/bruit (SNR) : 70 dB
• Capteur de température intégré
• Taille du chip : 8,1 × 1,3 × 0,23 mm
• Interface : I2C standard
• Fonctionnalité embarquée : CDS (Correlated Double Sampling)

Caractéristiques

• Haute résolution spatiale et précision de mesure
• Sensibilité spectrale étendue pour des conceptions optiques polyvalentes
• Vitesses de ligne ultra-rapides pour mesures dynamiques et temps réel
• Modes d'acquisition flexibles pour cibles statiques et en mouvement
• Excellente intégrité du signal et faible incertitude de mesure
• Intégration système simple et faible consommation
• Réduction du bruit embarquée pour améliorer la qualité d'image

Applications

• Métrologie de précision et balayage de surface
• Spectroscopie et systèmes d'analyse spectrale
• Encodeurs linéaires et rotatifs
• Mesure de distance / barrières optiques par triangulation
• Caméras à balayage linéaire et encodeurs d'imagerie
• Liseuses de codes-barres
• Écrans multipoints et tableaux blancs électroniques
• Capteurs optiques portables

Caractéristiques techniques

• Famille de modèles : LA Series
• Taille de pixel : 7,5 μm × 120 μm
• Réponse spectrale / QE : 350 nm – 1100 nm
• Vitesse max de ligne : jusqu'à 257 000 lignes/s
• SNR : 70 dB
• Fonctions embarquées : CDS, capteur de température intégré
• Interface : I2C standard
• Dimensions du package / chip : 8,1 × 1,3 × 0,23 mm
• Cas d'utilisation typiques : métrologie de précision, balayage, spectroscopie, capteurs portables, encodeurs d'imagerie, lecteurs de codes-barres
