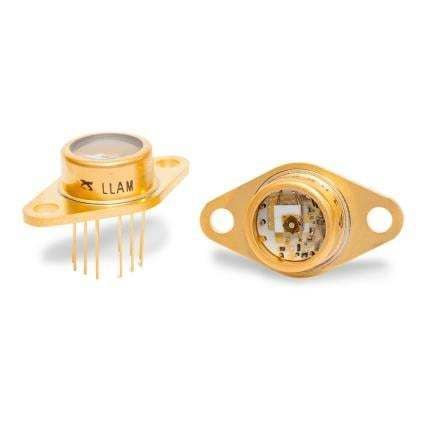

Module photodiode à avalanche (APD) LLAM-1550-R2AH

Présentation produit
Le LLAM-1550-R2AH est un module récepteur analogique à photodiode avalanche (APD) à haute vitesse et faible éclairement, basé sur une APD InGaAs optimisée pour 1550 nm. Le module intègre un refroidisseur thermoélectrique et un préamplificateur, et offre une bande passante de 50 MHz pour la détection de signaux analogiques rapides.

Description de la série
La série LLAM regroupe une puce APD, un refroidissement thermoélectrique (TE) et un préamplificateur dans un boîtier hermétiquement scellé sur une bride modifiée TO-66 à 12 broches. Le design monobloc est conforme RoHS et prévoit un support supplémentaire pour dissipation thermique. Le refroidisseur TE intégré stabilise la responsivité et réduit le bruit dans une plage ambiante de 5°C à 40°C.

APD
Ce modèle comprend l'APD Excelitas C30662EH (InGaAs) optimisée pour 1550 nm.

Applications

• Télémétrie laser
• Reconnaissance de cibles
• Mesure de température distribuée (DTS)
• Microscopie confocale
• Instrumentations analytiques
• Communication optique en espace libre à haute vitesse

Performance / Bruit
Puissance équivalente de bruit typique : 150–180 fW/√Hz à 1300 nm ; 130–160 fW/√Hz à 1550 nm.

Caractéristiques techniques

• Modèle : LLAM-1550-R2AH
• Type de détecteur : photodiode avalanche InGaAs (APD), inclut Excelitas C30662EH
• Longueur d'onde nominale : 1550 nm
• Zone active / diamètre fibre : 200 µm
• Boîtier : bride modifiée TO-66 à 12 broches, hermétiquement scellée
• Contrôle thermique : refroidisseur thermoélectrique (TE) intégré
• PréalAmplificateur : préamplificateur intégré
• Bande passante : 50 MHz
• Bruit (typique) : 150–180 fW/√Hz à 1300 nm ; 130–160 fW/√Hz à 1550 nm
• Comportement en température ambiante : le TE assure un bruit réduit et une responsivité stable de 5°C à 40°C
• Conformité : conforme RoHS
