Photodiode sensible aux longueurs d'ondes C30641GH

infrarougeLIDARInGaAs

Présentation du produit

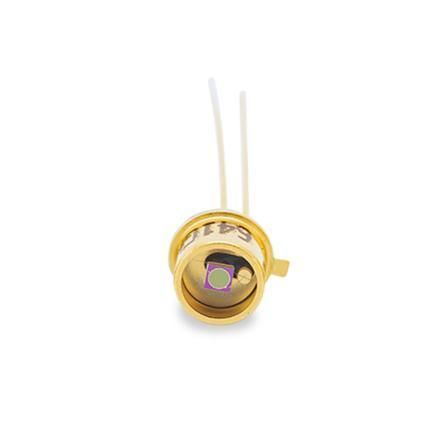

Le C30641GH est une photodiode PIN InGaAs grand format avec une puce de diamètre actif 1,0 mm, logée dans un boîtier TO-18 muni d'une fenêtre en verre plat. Elle offre une haute efficacité quantique de 800 nm à 1700 nm, un faible courant d'obscurité, une haute résistance de shunt et une faible capacitance pour des temps de réponse rapides et des mesures précises. L'uniformité est de l'ordre de 2 % sur la surface active, adaptée aux instruments optiques de précision et aux applications de détection.

Caractéristiques & avantages

• Option à ultra-faible capacitance disponible pour une bande passante améliorée
• Haute responsivité à 1300 nm et 1550 nm pour les télécoms et la détection
• Diamètre de la zone active : 1,0 mm pour la détection grande surface
• Haute linéarité sur une large plage dynamique pour des mesures fiables
• Disponible en boîtiers TO robustes avec fenêtre en verre plat
• Personnalisations possibles (par ex. TEC intégré) pour répondre aux exigences système
• Conforme RoHS

Applications

• Compteurs de puissance optique et détecteurs étalonnés
• Équipements de test et de communication fibre optique
• Spectroscopie et détection proche infrarouge
• Stations de profilage et d'alignement laser
• Instrumentation de précision et bancs d'essai
• Récepteurs LiDAR et systèmes de télémétrie

Spécifications techniques

• Référence : C30641GH
• Boîtier : TO-18 avec fenêtre en verre plat
• Diamètre de la zone active : 1,0 mm
• Plage spectrale / haute efficacité quantique : 800 nm à 1700 nm
• Responsivité : 0,20 A/W à 850 nm ; 0,90 A/W à 1300 nm ; 0,95 A/W à 1550 nm
• Haute résistance de shunt
• Faible courant d'obscurité
• Faible capacitance pour un temps de réponse rapide (option ultra-faible capacitance disponible)
• Uniformité : ±2 % sur la surface active
• Haute linéarité sur une large plage dynamique
• Personnalisations disponibles (par ex. TEC)
• Conforme RoHS
