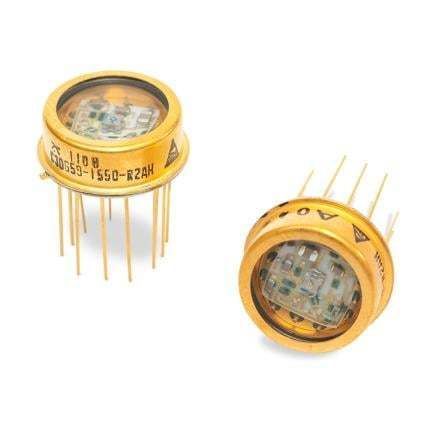

Module photodiode à avalanche (APD) C30659-1060-R8BH

Présentation du produit
La série C30659 de récepteurs optiques hybrides APD intègre une photodiode à avalanche en silicium (Si) et un préamplificateur hybride dans un boîtier TO-8 hermétiquement scellé pour une exploitation à très faible bruit. Le C30659-1060-R8BH intègre une Si APD C30954EH optimisée pour 1060 nm avec un diamètre actif de 0,8 mm.

Caractéristiques

• Conception d'amplificateur inverseur avec un suiveur d'émetteur en sortie servant de tampon.
• Les Si APD utilisés sont identiques à ceux des produits Excelitas C30817EH, C30902EH, C30954EH et C30956EH ; des APD InGaAs sont utilisés dans les produits C30645EH et C30662EH.
• Les détecteurs offrent une bonne réponse entre 830 et 1550 nm et des temps de montée et de descente très rapides sur l'ensemble des longueurs d'onde.
• La section préamplificatrice utilise une entrée GaAs FET très faible bruit conçue pour fonctionner à une transimpédance supérieure à la série standard C30950.

Documentation
Fiche technique : récepteur Si APD série C30659 d'Excelitas (fiche produit disponible).

Caractéristiques techniques

• Bande passante système : 200 MHz
• Puissance équivalente de bruit ultra-faible (NEP) :
  • 55 fW/√Hz à 900 nm
  • 100 fW/√Hz à 1064 nm
• Plage de réponse spectrale : 400 à 1100 nm, optimisée à 1060 nm
• Consommation électrique typique : 150 mW
• Tensions d'alimentation de l'amplificateur : ±5 V
• Capacité de charge 50 Ω en couplage AC (AC-coupled)
• Boîtier TO-8 hermétiquement scellé
• Haute fiabilité
