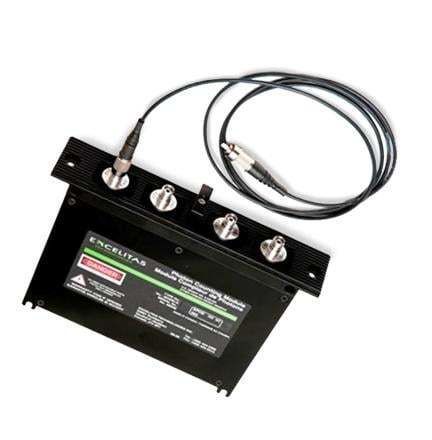

Compteur de photons optique SPCM-AQ4C

haute sensibilité

Présentation
Le SPCM-AQ4C est un module de comptage de photons à quatre canaux, conçu pour la détection de photons uniques sur la plage 400–1060 nm. Chaque canal fonctionne de manière indépendante et fournit des impulsions TTL correspondant aux photons détectés.

Principales caractéristiques et description fonctionnelle
Le module intègre quatre photodiodes avalanche en silicium SLiK avec une surface active circulaire de 180 μm de diamètre et une efficacité de détection des photons maximale >60% à 650 nm. Chaque APD est refroidi par effet thermoélectrique et régulé en température pour assurer une performance stable. L'électronique haute vitesse délivre des taux de comptage de pointe en rafale >4M counts/s sur les quatre canaux et un taux continu de 1,5M counts/s, avec un temps mort de 50 ns entre impulsions. Les sorties sont des impulsions TTL standard (4,5 V en haut sur 50 Ω, 25 ns de largeur) accessibles au bord de la carte/connecteur. Des connecteurs FC pour fibres sont montés et alignés sur chaque détecteur. Le module est autonome avec électronique APD intégrée et conforme RoHS.

Applications / Utilisation

• Détection de photons uniques du visible au proche infrarouge (400–1060 nm)
• Comptage photonique multicanal dans un boîtier intégré (quatre canaux indépendants)
• Mesures nécessitant des APD stabilisés en température et des taux de pointe élevés

Caractéristiques / spécifications techniques

• Plage de longueurs d'onde : 400 nm à 1060 nm
• Type de détecteur : Photodiode avalanche en silicium (SLiK)
• Zone active : 180 μm de diamètre (circulaire)
• Efficacité de détection maximale à 650 nm : 60% typique
• Probabilité d'après-impulsion (afterpulsing) : 0,5%
• Entrée synchronisée (gated) : prise en charge
• Sortie : impulsions TTL (4,5 V haut dans 50 Ω, 25 ns de largeur)
• Taux de comptage de pointe : >4M counts/s en rafale (sur les quatre canaux)
• Taux de comptage continu : 1,5M counts/s
• Temps mort entre impulsions : 50 ns
• Alimentation requise : +2 V, +5 V, +30 V
• Connecteur fibre FC monté et aligné sur chaque détecteur
• Quatre canaux intégrés dans un même boîtier
• Module APD autonome avec électronique intégrée
• Tous les signaux d'entrée et de sortie accessibles au connecteur de la carte
• Refroidissement thermoélectrique et contrôle de température pour chaque photodiode
• Conforme RoHS
