Photodiode sensible aux longueurs d'ondes VTH2120

siliciumchip on carrier

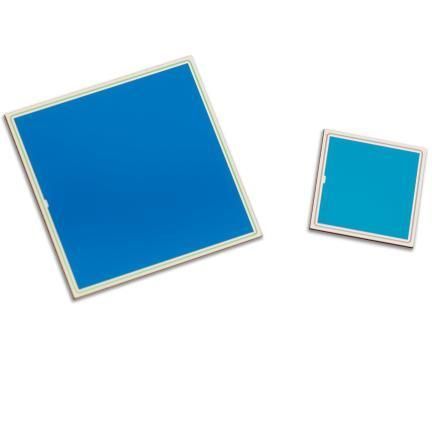

Présentation Le photodiode silicium VTH2120 en forme puce présente une surface active de 100 mm² (10×10 mm) et une conception à faible capacitance optimisée pour la détection de particules alpha, par exemple pour la surveillance du radon. Sa structure de puce robuste face aux radiations réduit l'absorption liée aux assemblages de fenêtres, améliorant la réactivité aux radiations ciblées. Le dispositif offre une réponse spectrale de 400 nm à 1100 nm, avec un pic à 940 nm et une sensibilité typique de 0,70 A/W. Options de conditionnement : waffle pack ou Mylar (préféré). Un modèle de plus petite surface active est disponible : VTH2110 (5×5 mm).

Spécifications

• Surface active : 100 mm² (10×10 mm)
• Courant d'obscurité : ≤ 5 nA à 20 V de polarisation inverse
• Capacité de jonction : ≤ 120 pF à 20 V de polarisation inverse
• Plage spectrale : 400 nm – 1100 nm
• Réponse spectrale maximale : 940 nm
• Sensibilité à la longueur d'onde de pic : typ. 0,70 A/W
• Tension de claquage : > 100 V

Applications

• Détection du radon
• Détection de particules alpha
• Mesure de la lumière ambiante

Caractéristiques techniques

• Format : puce
• Conception à faible capacitance pour de meilleures performances du signal
• Haute réactivité aux particules alpha grâce à l'absence de fenêtre
• Conditionnement disponible : waffle pack ou Mylar
• Modèle alternatif plus petit : VTH2110 (5×5 mm)
