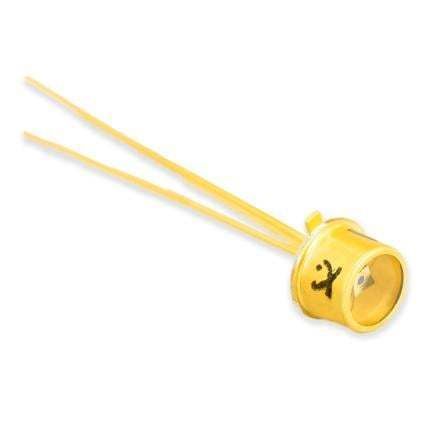

Module photodiode à avalanche (APD) C30902SH-2

Présentation du produit Le C30902SH-2 est une photodiode avalanche en silicium (Si-APD) avec un diamètre actif de 0,5 mm, conditionnée en boîtier TO-18 à fenêtre plate. Conçue pour le comptage de photons et la détection en niveaux de lumière ultra-faibles, elle offre une forte réactivité autour de 905 nm, de faibles courants d'obscurité et des options de refroidissement thermoélectrique (mono- ou bi-étage) pour améliorer la stabilité et le bruit.

Caractéristiques et avantages

• APD Si 0,5 mm en boîtier TO-18 à fenêtre plate
• Efficacité quantique élevée — typ. 60 % à 905 nm
• Faible bruit d'obscurité et faible courant d'obscurité pour sensibilité photonique
• Gains avalanche internes >250 (mode linéaire)
• Réponse spectrale : 860 nm – 960 nm
• Réponse temporelle rapide — typ. 0,4 ns
• Plage de température de fonctionnement : -40°C à +85°C
• Option de refroidissement TEC intégrée (mono- ou bi-étage)

Applications

• Systèmes LiDAR / Time-of-Flight (ToF)
• Communication quantique et optique quantique
• Comptage de photons et détection d'un seul photon
• Réflectométrie optique dans le domaine temporel (OTDR)
• Balayage laser et télémétrie

Détails supplémentaires Le dispositif peut fonctionner en mode Geiger (VOP > VBD) pour la détection d'un seul photon avec des taux de comptage noir très bas et stables et un faible afterpulsing ; dans ce mode les amplificateurs peuvent ne pas être nécessaires. En mode linéaire (VOP < VBD), des gains typiques jusqu'à 250 sont atteignables. Conçu pour des puissances optiques inférieures à 1 pW. Options de refroidissement (TEC mono/bi-étage) disponibles pour réduire davantage les courants d'obscurité et améliorer la stabilité temporelle.

Caractéristiques techniques

• Zone active : 0,2 mm²
• Diamètre actif : 0,5 mm
• Tension de claquage : typ. 225 V
• Capacitance : typ. 1,5 pF
• Coefficient de température : typ. 0,7 V/°C
• Courant d'obscurité : 7 nA
• Bruit d'obscurité : 0,1 pA/√Hz
• Puissance équivalente de bruit (NEP) : 0,74 fW/√Hz
• Réactivité typique : 110 A/W à 900 nm
• Gain recommandé : 250
• Boîtier : TO-18, fenêtre plate
