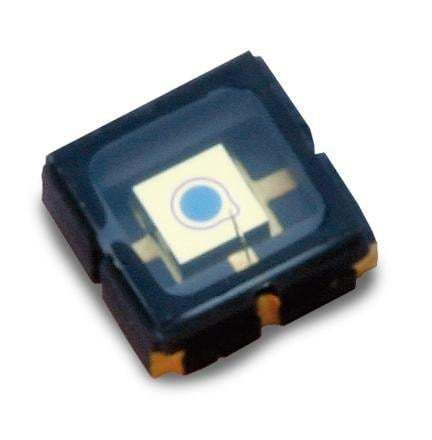

Module photodiode à avalanche (APD) C30737LH-230-81N

Présentation du produit
La photodiode avalanche en silicium C30737LH-230-81N (Si APD) offre une sensibilité renforcée à 800 nm, un diamètre actif de 230 µm et un filtre passe-bande de 635 nm sur la fenêtre en verre. Fournie en boîtier céramique sans broches (LCC) avec une fenêtre 3×3 mm, elle est optimisée pour la détection haute vitesse dans des assemblages compacts.

Caractéristiques principales

• Filtre passe-bande optique centré à 635 nm
• Faible bruit et temps de montée très rapides sur l'ensemble des longueurs d'onde ; réponse en fréquence > 1,5 GHz
• Diamètre actif 230 µm optimisé pour la sensibilité à 800 nm
• Gain ≈ 100 @ 635 nm ; responsivité 35 A/W à 800 nm
• Boîtier céramique sans broches (LCC) avec fenêtre en verre 3×3 mm

Applications

• LiDAR et capteurs temps de vol
• Télémétrie laser et mesure de distance
• Capteurs de sécurité et de scan
• Modules de détection performants et économiques

Spécifications
Diamètre actif : 230 µm
Longueur d'onde de sensibilité maximale : 635 nm
Tension de claquage Vbd : 120–210 V (binning disponible)
Coefficient de température de Vop pour M constant : 0,5 V/°C
Gain : 100 @ 635 nm
Responsivité : 35 A/W à 800 nm
Courant d'obscurité Id : 0,05–0,5 nA
Courant de bruit : 0,1 pA/√Hz
Capacitance : 1 pF
Temps de montée/descente : 0,2 ns (Rload = 50 Ω)
Fréquence de coupure : 1,5 GHz
Température de stockage : -50 °C à +100 °C
Température de fonctionnement : -40 °C à +85 °C
Boîtier : fenêtre en verre 3×3 mm, boîtier céramique sans broches (LCC)
Fenêtre : filtre passe-bande 635 nm

Caractéristiques techniques

• Diamètre actif : 230 µm
• Longueur d'onde de sensibilité maximale : 635 nm
• Tension de claquage Vbd : 120–210 V (binning disponible)
• Coefficient de température de Vop pour M constant : 0,5 V/°C
• Gain : 100 @ 635 nm
• Responsivité : 35 A/W à 800 nm
• Courant d'obscurité Id : 0,05–0,5 nA
• Courant de bruit : 0,1 pA/√Hz
• Capacitance : 1 pF
• Temps de montée/descente : 0,2 ns (Rload = 50 Ω)
• Fréquence de coupure : 1,5 GHz
• Température de stockage : -50 °C à +100 °C
• Température de fonctionnement : -40 °C à +85 °C
• Boîtier : fenêtre en verre 3×3 mm, boîtier céramique sans broches (LCC)
• Fenêtre : filtre passe-bande 635 nm
