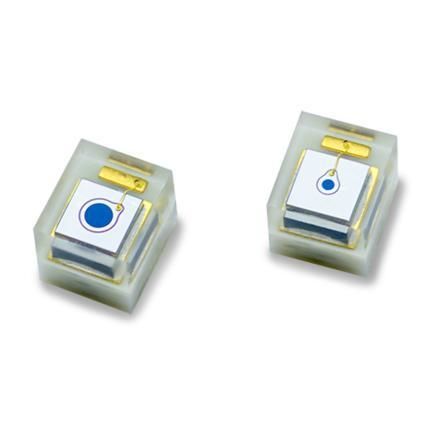

Photodiode top view C30737MH-230-80N

siliciumLIDARavalanche

Présentation produit : La C30737MH-230-80N est une photodiode avalanche en silicium (Si APD) offrant une sensibilité renforcée à 800 nm avec un diamètre actif de 230 µm, conditionnée en boîtier leadless laminated carrier (LLC). Conçue pour la détection optique haute vitesse nécessitant faible bruit et bande passante GHz.

Principales caractéristiques :

• Haute responsivité entre 500 et 1000 nm, pic à 800 nm
• Faible bruit, temps de montée rapides et réponse en fréquence > 1,5 GHz
• Diamètre actif 230 µm optimisé pour 800 nm
• Option boîtier leadless laminated carrier (LLC) — variante MH

Applications :

• LiDAR et capteurs temps de vol
• Télémétrie laser et mesure de distance
• Systèmes de sécurité et de balayage
• Applications nécessitant un détecteur performant à coût contrôlé

Spécifications techniques :

• Diamètre actif : 230 µm
• Longueur d'onde de sensibilité maximale : 800 nm
• Tension de claquage (Vbd) : 120–210 V (binning disponible)
• Coefficient de température de Vop pour M constant : 0,5 V/°C
• Gain : 100 @ 800 nm
• Responsivité : 50 A/W @ 800 nm
• Courant d'obscurité (Id) : 0,05–0,5 nA
• Courant de bruit : 0,1 pA/√Hz
• Capacité : 1 pF
• Temps de montée/descente : 0,2 ns (Rload = 50 Ω)
• Fréquence de coupure : 1,5 GHz
• Température de stockage : -50 °C à +100 °C
• Température de fonctionnement : -40 °C à +85 °C
• Boîtier : 2 x 1,75 mm top-looking FR4 epoxy, leadless laminated carrier (LLC)
