Photodiode avalanche C30737LH-230-92N

infrarougesensible aux longueurs d'ondesLIDAR

Description du produit

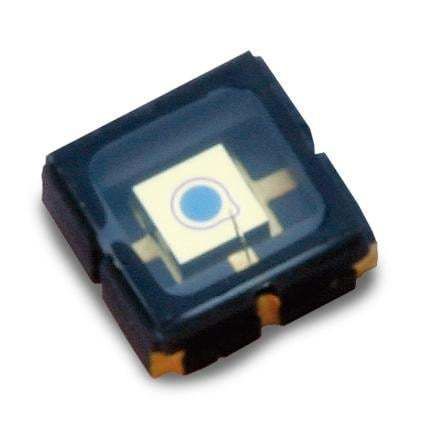

Le C30737LH-230-92N est une photodiode à avalanche au silicium (Si APD) de 230 μm d diamètre actif, avec une réponse améliorée à 900 nm et un filtre optique bande-passant centré à 905 nm, intégrée dans un boîtier céramique sans broches (LCC). Conçue pour la détection filtrée et à grande vitesse dans des configurations compactes, elle associe une réponse temporelle rapide à une sélectivité optique étroite.

Caractéristiques clés

• Haute responsivité filtrée à 905 nm
• Faible bruit et temps de montée très court sur l'ensemble des longueurs d'onde avec une réponse en fréquence supérieure à 380 MHz
• Diamètre actif 230 μm optimisé pour une opération à 900 nm
• Filtre optique bande-passant intégré à 905 nm
• Option boîtier céramique sans broches (LCC) pour un montage compact

Applications

• Systèmes LiDAR
• Télémètres laser
• Équipements de sécurité et de numérisation
• Applications sensibles au coût nécessitant un détecteur haute performance

Caractéristiques techniques

• Diamètre actif : 230 μm
• Longueur d'onde de sensibilité maximale : 905 nm
• Tension de claquage (Vbd) : 180–260 V (tri disponible)
• Coefficient de température de Vop pour un gain constant : 1,3 V/°C
• Gain : 100 @ 900 nm
• Responsivité : 60 A/W à 900 nm
• Courant d'obscurité (Id) : typ. 0,05 nA, max <0,5 nA
• Courant de bruit : 0,1 pA/√Hz
• Capacité : 0,6 pF
• Temps de montée/descente : 0,9 ns (Rload = 50 Ω)
• Fréquence de coupure : 380 MHz
• Température de stockage : -50 °C à +100 °C
• Température de fonctionnement : -40 °C à +85 °C
• Boîtier : fenêtre en verre 3 x 3 mm, boîtier céramique sans broches (LCC)
• Fenêtre : filtre 905 nm
