Photodiode sensible aux longueurs d'ondes C30737LH-500-92N

avalancheLIDARsilicium

Présentation du produit

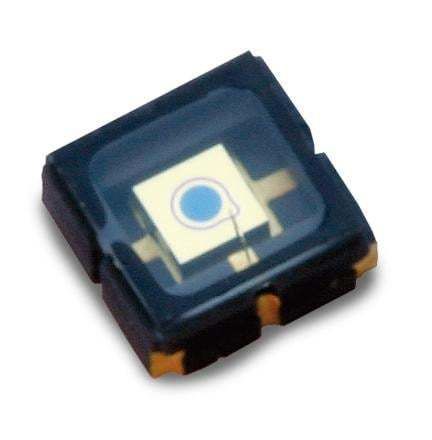

Le C30737LH-500-92N est une photodiode avalanche en silicium (Si APD) avec un diamètre actif de 500 µm, logée dans un boîtier céramique sans broches (LCC) et équipée d'une fenêtre filtrante bande-passante 905 nm, avec sensibilité optimisée autour de 900 nm. Conçue pour la détection photonique dans les systèmes optiques à grande vitesse (LiDAR, télémétrie).

Principales caractéristiques

• Diamètre actif : 500 µm
• Filtre optique bande-passante 905 nm pour détection étroite
• Réponse optimisée près de 900 nm (60 A/W à 900 nm)
• Faible bruit : courant de bruit ≈ 0,1 pA/√Hz
• Temps de réponse rapide : montée/descente 0,9 ns (Rload = 50 Ω), fréquence de coupure ≈ 380 MHz
• Conditionné en boîtier céramique sans broches (LCC) avec fenêtre verre 3×3 mm

Applications

• LiDAR et télémétrie aéroportée/terrestre
• Télémètres laser et capteurs temps de vol
• Systèmes de sécurité et de scan
• Solutions de détection photonique à coût maîtrisé et réponse haute vitesse

Spécifications
Diamètre actif : 500 µm
Longueur d'onde de sensibilité maximale : 905 nm
Fenêtre / Filtre optique : bande-passante 905 nm
Tension de claquage (Vbd) : 180–260 V (binning disponible)
Coefficient de température de Vop (M constant) : 1,3 V/°C
Gain : 100 à 900 nm
Réponse : 60 A/W à 900 nm
Courant d'obscurité (Id) : < 1,0 nA (typ. 0,1 nA)
Courant de bruit : 0,1 pA/√Hz
Capacitance : 1 pF
Temps de montée/descente : 0,9 ns (Rload = 50 Ω)
Fréquence de coupure : 380 MHz
Température de stockage : -50 °C à +100 °C
Température de fonctionnement : -40 °C à +85 °C
Boîtier : fenêtre verre 3×3 mm dans boîtier céramique sans broches (LCC)

Caractéristiques techniques

• Diamètre actif : 500 µm
• Longueur d'onde de sensibilité maximale : 905 nm
• Tension de claquage (Vbd) : 180–260 V (binning disponible)
• Coefficient de température de Vop pour M constant : 1,3 V/°C
• Gain : 100 @ 900 nm
• Réponse : 60 A/W à 900 nm
• Courant d'obscurité (Id) : < 1,0 nA (typ. 0,1 nA)
• Courant de bruit : 0,1 pA/√Hz
• Capacitance : 1 pF
• Temps de montée/descente : 0,9 ns (Rload = 50 Ω)
• Fréquence de coupure : 380 MHz
• Température de stockage : -50 °C à +100 °C
• Température de fonctionnement : -40 °C à +85 °C
• Boîtier : fenêtre verre 3×3 mm, boîtier céramique sans broches (LCC)
• Fenêtre/Filtre optique : bande-passante 905 nm
