Photodiode sensible aux longueurs d'ondes C30641GH-LC

LIDARinfrarougeInGaAs

Présentation du produit

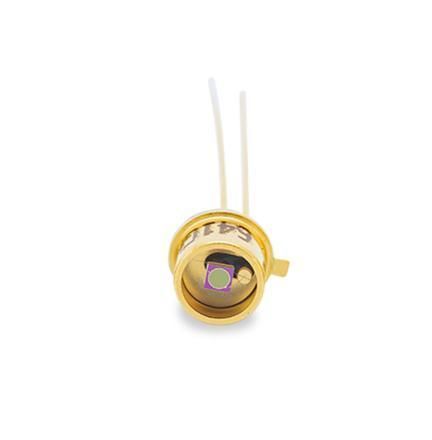

Le C30641GH-LC est une photodiode PIN InGaAs grande surface avec une puce de diamètre actif 1,0 mm, logée dans un boîtier TO-18 muni d'une fenêtre en verre plat. Elle offre une haute efficacité quantique de 800 nm à 1700 nm, une capacitance ultra-faible (environ la moitié des types standard) permettant environ 2× la bande 3 dB, une grande responsivité, une forte résistance shunt et un faible courant d'obscurité. Les unités typiques présentent une non-linéarité < 1 % et une uniformité de l'ordre de 2 % sur la surface active.

Caractéristiques et avantages

• Capacitance ultra-faible pour une bande passante étendue
• Haute responsivité à 1300 nm et 1550 nm
• Diamètre de la zone active : 1,0 mm
• Bonne linéarité sur une large plage dynamique
• Disponible dans des boîtiers TO robustes (TO-18 avec fenêtre en verre plat)
• Personnalisations possibles (p. ex. refroidissement thermoélectrique)
• Conforme RoHS

Applications

• Wattmètres optiques
• Équipements de test et communication fibre optique
• Spectroscopie proche IR
• Stations de profilage de faisceau laser
• Instrumentation de précision
• Récepteurs LiDAR

Caractéristiques techniques

• Responsivité : 0,20 A/W à 850 nm
• Responsivité : 0,90 A/W à 1300 nm
• Responsivité : 1,05 A/W à 1550 nm
• Diamètre de la zone active : 1,0 mm
• Boîtier : TO-18 avec fenêtre en verre plat
• Réponse spectrale / haute efficacité quantique : 800 nm à 1700 nm
• Capacitance ultra-faible (~½ type standard) → ~2× bande 3 dB
• Forte résistance shunt et faible courant d'obscurité
• Non-linéarité typique < 1 % ; uniformité ≈ 2 % sur la zone active
• Personnalisations disponibles (p. ex. refroidissement thermoélectrique)
• Conforme RoHS
