Module photodiode à avalanche (APD) LLAM-1550E-R2AH

Aperçu du produit

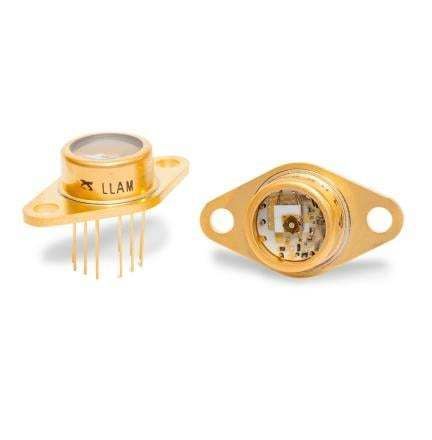

Le LLAM-1550E-R2AH est un module récepteur analogique à photodiode avalanche (APD) pour faibles niveaux de lumière, intégrant un APD InGaAs 1550 nm, un refroidisseur thermoélectrique (TE) et un préamplificateur dans un boîtier hermétique à bride TO-66. Le module propose une bande passante de 50 MHz et un seuil de dommages élevé, adapté aux applications industrielles de détection et de communication optique.

Description de la série
La série LLAM associe une puce APD, un refroidissement TE et un préamplificateur dans une bride TO-66 modifiée à 12 broches. Le boîtier hermétique conforme RoHS facilite l'installation et améliore le refroidissement. Le refroidisseur TE réduit le bruit et maintient une responsivité stable entre 5°C et 40°C ambiant, garantissant des performances de détection analogique constantes.

Détecteur inclus
Le LLAM-1550E-R2AH inclut l'APD Excelitas C30662EH (InGaAs).

Applications

• Télémétrie laser
• Reconnaissance de cibles
• Mesure de température distribuée (DTS)
• Microscopie confocale
• Instrumentations analytiques
• Communication optique libre-espace à haute vitesse

Spécifications (extrait)
Puissance équivalente de bruit : 150–180 fW/√Hz à 1300 nm ; 130–160 fW/√Hz à 1550 nm.

Caractéristiques techniques

• Type de détecteur : APD InGaAs 1550 nm (Excelitas C30662EH inclus)
• Type de récepteur : Module récepteur APD analogique avec préamplificateur intégré
• Bande passante : 50 MHz
• Surface active APD : 200 µm
• Boîtier : Bride TO-66 modifiée à 12 broches, hermétique
• Gestion thermique : Refroidisseur TE pour réduction du bruit et responsivité stable de 5°C à 40°C
• Conformité : RoHS
• Seuil de dommages élevé
