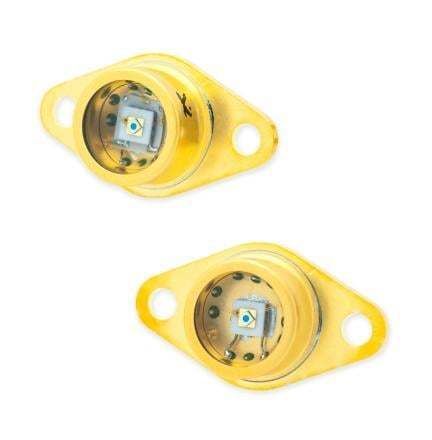

Module photodiode à avalanche (APD) C30902SH-DTC

Vue d'ensemble
Le C30902SH-DTC est une diode avalanche silicium à comptage de photons (SPAD) destinée à la détection en très faible éclairage et au comptage de photons. Le dispositif peut fonctionner en mode Geiger (VOP > VBD) pour la détection d'un seul photon ou en mode linéaire (VOP < VBD) avec des gains d'avalanche internes typiquement ≥250. Des options avec refroidisseur thermoélectrique intégré mono- ou bi‑étage sont disponibles pour améliorer les taux de comptage sombre.

Caractéristiques principales

• Diamètre actif 0,5 mm en boîtier TO-66 avec flasque
• Rendement quantique élevé — typ. 84 % à 800 nm
• Bruit extrêmement faible à températures réduites (ex. -20 °C)
• Gain d'avalanche interne typ. >250 (mode linéaire)
• Réponse spectrale : 400 nm – 1100 nm
• Temps de réponse rapide — typ. 0,4 ns
• Plage de température de fonctionnement : -40 °C à +85 °C
• Option de refroidissement thermoélectrique intégré mono- ou bi‑étage

Applications

• LiDAR et mesures Time-of-Flight (ToF)
• Communication quantique et cryptographie
• Comptage de photons et détection mono‑photon
• Réflectométrie optique dans le domaine temporel (OTDR)
• Scannage laser et détection en faible lumière

Spécifications techniques

• Surface active : 0,2 mm²
• Diamètre actif : 0,5 mm
• Tension de claquage (typ.) : 225 V
• Capacité (typ.) : 1,5 pF
• Coefficient de température : typ. 0,7 V/°C
• Courant sombre : 1 nA
• Bruit sombre : 0,02 pA/√Hz
• Puissance équivalente de bruit (NEP) : 0,15 fW/√Hz
• Responsivité typique : 135 A/W à 800 nm
• Gain recommandé : 250
• Boîtier : TO-66, contour à bride
