Photodiode infrarouge C30665GH

InGaAsLIDARPIN

Présentation du produit

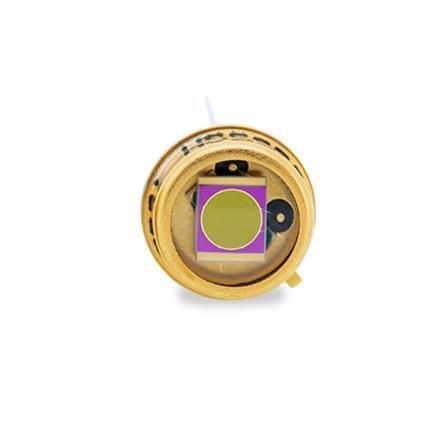

Le C30665GH est une photodiode PIN InGaAs grand format avec une puce de diamètre actif 3,0 mm, logée dans un boîtier TO-5 muni d'une fenêtre en verre plat. Elle présente une haute efficacité quantique de 800 nm à 1700 nm, une forte responsivité, une haute résistance de shunt, un courant d'obscurité faible et une faible capacitance pour un temps de réponse rapide. L'uniformité sur la surface active est de l'ordre de 2%.

Caractéristiques et avantages

• Option faible capacitance disponible
• Excellente responsivité à 1300 nm et 1550 nm
• Diamètre de la zone active : 3,0 mm
• Bonne linéarité sur une large plage dynamique
• Disponible en boîtiers TO robustes (TO-5 avec fenêtre en verre plat)
• Personnalisations possibles (ex. refroidisseur thermoélectrique, TEC)
• Conforme RoHS

Applications

• Compteurs de puissance optique
• Mesures et tests en fibre optique
• Spectroscopie proche infrarouge
• Stations de profilage laser
• Instrumentations
• Systèmes LiDAR

Spécifications

• 0,20 A/W à 850 nm
• 0,90 A/W à 1300 nm
• 0,95 A/W à 1550 nm

Caractéristiques techniques

• Famille de modèles : série C3066x (PIN InGaAs grand format)
• Diamètre de la zone active : 3,0 mm
• Boîtier : TO-5 avec fenêtre en verre plat
• Plage spectrale / efficacité quantique élevée : 800 nm à 1700 nm
• Responsivité : 0,20 A/W @ 850 nm ; 0,90 A/W @ 1300 nm ; 0,95 A/W @ 1550 nm
• Options : variante à très faible capacitance disponible
• Performances : haute résistance de shunt, faible courant d'obscurité, faible capacitance pour réponse rapide, haute linéarité sur grande plage dynamique
• Uniformité : ±2 % sur la surface active
• Personnalisation : disponible (ex. TEC)
• Conformité : conforme RoHS
