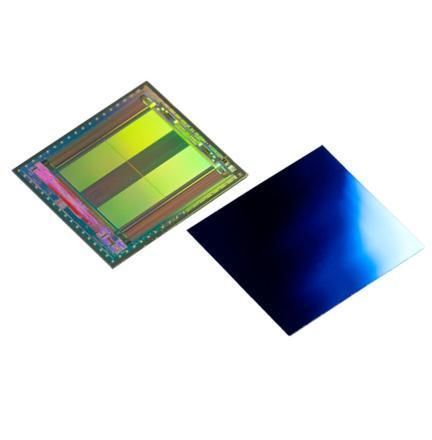

Capteur à temps de vol XTOF-102-A

Aperçu produit
Le XTOF-102-A est une puce monolithique, entièrement intégrée, de type ToF (Time-of-Flight) en mode onde continue (cw), destinée à la mesure optique de distance et à la détection d'objets pour des applications industrielles et embarquées.

Fonctionnalités clés
Le XTOF-102-A intègre un imageur ToF QVGA (320 × 240), un pilote d'éclairage programmable (LED ou laser), une conversion A/N et un contrôleur embarqué. Il fournit des données de distance DCS 12 bits par pixel accessibles via une interface vidéo parallèle haute vitesse 12 bits pour l'acquisition et le traitement en aval.

Spécifications (résumé)

• 320 × 240 pixels, pas de pixel 20 μm, rendement quantique 85% @ 850 nm
• Consommation électrique : 750 mW
• Courant pilote d'éclairage intégré : jusqu'à 200 mA
• Format de sortie : données de distance DCS 12 bits par pixel

Caractéristiques

• Plage d'exploitation jusqu'à 240 m
• Pilote LED ou diode laser haute puissance intégré sur puce
• Empreinte compacte du circuit : 9.7 × 8.7 mm
• Jusqu'à 158 images ToF par seconde

Détails SoC et interface
Le dispositif implémente une chaîne complète d'acquisition et de traitement du signal sur une seule puce, incluant le contrôle de l'éclairage, la conversion A/N et la gestion temporelle. Les données de distance 12 bits par pixel sont fournies via une interface vidéo parallèle 12 bits haute vitesse, adaptée à l'intégration avec des processeurs d'image et systèmes embarqués.

Applications

• Mesures volumétriques et de profondeur
• Robotique et navigation de drones/UAV
• Automatisation industrielle et vision machine
• Modules capteurs pour automatisation du bâtiment et domotique

Documentation
La fiche technique et les guides d'intégration sont disponibles et couvrent les interfaces électriques, le timing, l'intégration thermique et mécanique pour la conception système.

Caractéristiques techniques

• Résolution du capteur : 320 × 240 pixels
• Pas de pixel : 20 μm
• Rendement quantique : 85% @ 850 nm
• Consommation : 750 mW
• Courant pilote d'éclairage intégré : jusqu'à 200 mA
• Format de sortie : données de distance DCS 12 bits par pixel
• Interface : interface vidéo parallèle 12 bits haute vitesse
• Plage d'exploitation : jusqu'à 240 m
• Empreinte (puce) : 9.7 × 8.7 mm
• Fréquence ToF maximale : jusqu'à 158 images/s
