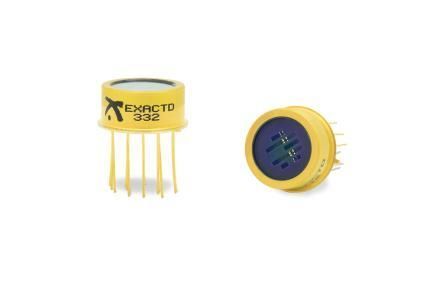

Photodiode InGaAs EXACTD®-332

siliciumsensible aux longueurs d'ondes

Présentation du produit
La plateforme Excelitas EXACTD® est conçue pour la détection d'angle d'arrivée (AoA) au sein de systèmes de réception d'alerte laser (LWR) et d'unités électro-optiques. L'EXACTD-332 est un module photodiode compact combinant des matrices Si et InGaAs pour une sensibilité large bande de 500 à 1650 nm, fourni en boîtier TO-8 et optimisé pour un encodage AoA précis sur un large champ de vue.

Fonctionnement et attributs clés
Le EXACTD-332 utilise un codage Gray sur 3 bits pour encoder l'AoA incident avec une résolution angulaire encodée de ±6,0°. Le module peut être utilisé en azimut ou en élévation selon son orientation et offre un champ de vue de ±45°. Des voies à faible et forte sensibilité élargissent la plage dynamique, et chaque matrice photodiode intègre deux voies de référence pour la détermination du niveau de base.

Caractéristiques & Avantages

• Plage de sensibilité spectrale : 500 – 1650 nm (matrices combinées Si et InGaAs)
• Codage 3 bits Gray pour une résolution AoA de ±6,0°
• Champ de vue (FoV) : ±45° en azimut et en élévation
• Voies basse et haute sensibilité pour une large plage dynamique
• Deux voies de référence par matrice photodiode pour la mesure du niveau de base

Illustrations
La fiche produit inclut des schémas de principe et des courbes de performance illustrant la réponse des détecteurs, l'encodage AoA et les réponses comparatives selon les bandes spectrales.

Caractéristiques / Spécifications techniques

• Courant de bruit par élément (pA/√Hz) : 0.2
• Capacité typique par élément (pF) : 13.5
• Précision typique Angle-of-Arrival (erreur RMS) (°) : 6.0
• Erreur de pointage maximale (°) : 1.8
• Résolution angulaire (encodée) : ±6.0° (codage Gray 3 bits)
• Champ de vue (FoV) : ±45° (azimut et élévation)
• Sensibilité spectrale : 500 – 1650 nm (matrices Si et InGaAs combinées)
• Matrices détectrices : Silicium (Si) et InGaAs
• Voies : Voies basse et haute sensibilité plus deux voies de référence par matrice
• Boîtier : Petit boîtier compact TO-8
