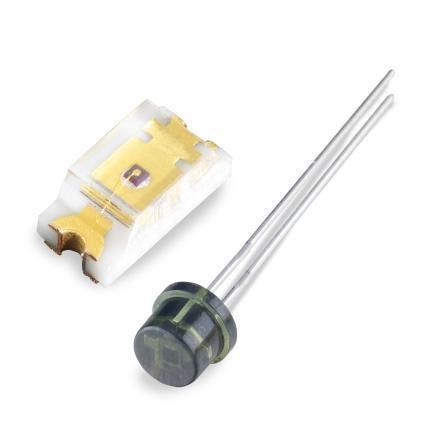

Photodiode silicium VTB1013BH

sensible aux longueurs d'ondes

Aperçu du produit
Le VTB1013BH est une photodiode au silicium en boîtier hermétique TO-46 à fenêtre plate, équipée d'un filtre de rejet IR pour limiter la réponse à la portion visible du spectre. Elle offre une surface active de 1.6 mm², est principalement destinée au mode photovoltaïque mais peut être utilisée avec une faible polarisation inverse, et est conçue pour présenter une résistance de dérivation très élevée et un courant d'obscurité très faible, réduisant les décalages lorsqu'elle est utilisée dans des circuits amplificateurs transimpédance à gain élevé.

Caractéristiques et avantages :

• Plage spectrale visible
• Linéarité 1%–2% sur 7 à 9 décades
• Courant d'obscurité très faible
• Résistance de dérivation très élevée
• Conforme RoHS

Applications :

• Contrôle d'éclairage intérieur et extérieur, commutation lumineuse
• Atténuateur de phare automobile
• Contrôle du contraste d'affichage
• Économies d'énergie

Caractéristiques techniques :

• Surface active = 1.6 mm²
• Courant de court-circuit = Minimum 0.8 µA à 100 fc, 2850 K
• Courant d'obscurité = Maximum 20 pA à 2 V polarisation inverse
• Capacité de jonction = Typique 0.31 nF à 0 V polarisation
• Gamme spectrale = 330 nm à 720 nm
• Réponse spectrale maximale = 580 nm
• Sensibilité à la longueur d'onde de pic = Typique 0.29 A/W
• Réponse angulaire = ±35° à 50% de réponse
