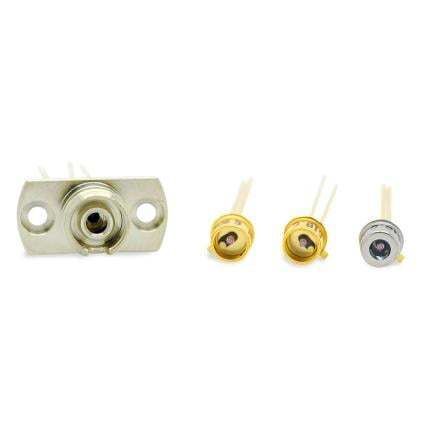

Photodiode InGaAs C30618GH

infrarougePIN

Présentation
Le C30618GH est une photodiode PIN InGaAs de 350 µm de diamètre actif, montée en boîtier TO-18 avec fenêtre en verre plate. Elle présente une haute efficacité quantique de 800 à 1700 nm, une faible capacitance pour une large bande passante et un courant d'obscurité faible pour une détection sensible et linéaire sur l'ensemble de la zone active.

Caractéristiques principales

• Photodiode PIN InGaAs à grande vitesse
• Boîtier standard : TO-18 avec fenêtre en verre plate
• Diamètre actif : 350 µm
• Haute responsivité à 1300 nm et 1550 nm
• Faible capacitance, bande passante jusqu'à 750 MHz

Applications

• Télécommunications et liaisons fibre optique
• Instrumentation et bancs d'essai
• Transmission de données haute vitesse
• Commutation rapide et récepteurs optiques

Caractéristiques techniques

• Tension de claquage : 80 V
• Tension de fonctionnement : 5 V
• Capacitance : 3,7 pF
• Courant d'obscurité : 1 nA
• Courant de bruit : 0,02 pA/√Hz
• Boîtier : TO-18 Ball lens
• Responsivité : 0,90 A/W
• Temps de montée/descente : < 1 ns
