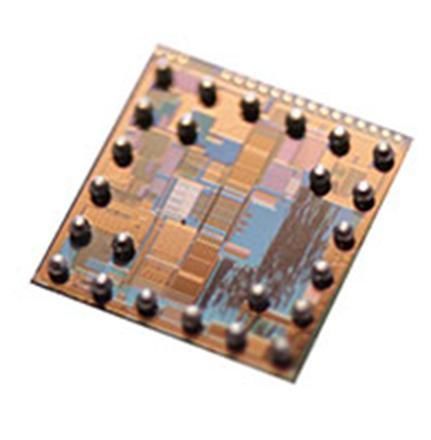

Capteur à temps de vol XTOF-100-A

Présentation du produit
Le XTOF-100-A est une puce CMOS monolithique et entièrement intégrée de type Time-of-Flight (ToF) conçue pour la mesure de distance optique et la détection d'objets dans des applications de capteurs industriels.

Description détaillée
Le XTOF-100-A intègre un imager cwToF 8 × 8 pixels, un convertisseur A/N de précision, un contrôleur sur puce et un driver LED ou diode laser à fort courant, offrant ainsi une chaîne complète d'acquisition et de traitement sur un seul die. Les modes de fonctionnement incluent le télémètre haute vitesse en pixel unique et l'imagerie ToF 8 × 8 pour la mesure ponctuelle ou la cartographie de profondeur basse résolution.

Spécifications

• Imager ToF 8 × 8 ; pitch pixel 20 μm ; rendement quantique 90 % @ 850 nm
• Consommation électrique : 150 mW
• Driver d'éclairage intégré : jusqu'à 200 mA
• Résolution des données de sortie : 10–18 bits

Fonctionnalités

• Portée maximale de fonctionnement : jusqu'à 240 m
• Driver LED ou diode laser haute puissance intégré sur puce
• Empreinte compacte : 2,8 × 2,8 mm
• Fréquence d'images : jusqu'à 4 000 images ToF/s
• Suppression de la lumière ambiante : jusqu'à 100 kLux

Applications

• Télémétrie et prétraitement LIDAR
• Mesures volumétriques et dimensionnelles
• Détection de présence et de proximité
• Commutateurs sans contact et interfaces homme‑machine

Spécifications techniques

• SoC avec imager intégré, convertisseur A/N et contrôleur sur puce
• 8 × 8 pixels Time-of-Flight
• Pitch pixel : 20 μm
• Rendement quantique : 90 % @ 850 nm
• Consommation : 150 mW
• Driver d'éclairage intégré : jusqu'à 200 mA
• Résolution des données : 10–18 bits
• Portée de fonctionnement : jusqu'à 240 m
• Empreinte : 2,8 × 2,8 mm
• Fréquence maximale : jusqu'à 4 000 images ToF/s
• Suppression lumière ambiante : jusqu'à 100 kLux
