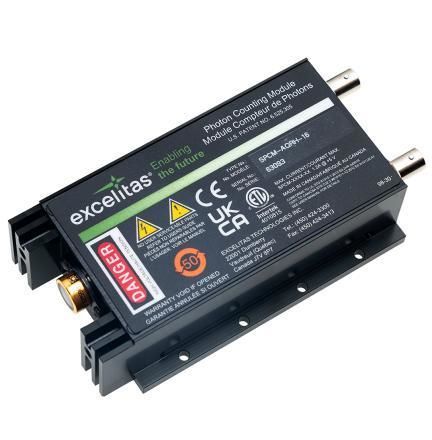

Compteur de photons numérique SPCM-AQRH

par cytométrie de fluxlaserà fluorescence

Présentation
Le module de comptage de photons uniques SPCM-AQRH détecte des photons isolés de 400 nm à 1064 nm. Il utilise une photodiode avalanche en silicium SLiK avec une zone active circulaire de 180 µm, offrant une efficacité de détection des photons (PDE) supérieure à 70 % à 650 nm. Chaque événement de détection génère une impulsion TTL disponible sur le connecteur BNC arrière. La photodiode est refroidie par effet thermoélectrique et régulée en température pour des performances stables avec une température de boîtier de 5 °C à 70 °C.

Caractéristiques principales

• Photodiode APD SLiK en silicium, zone active circulaire 180 µm
• PDE maximale > 70 % à 650 nm
• Sortie TTL via BNC arrière ; option sortie gated
• Alimentation unique +5 V
• Refroidissement thermoélectrique et contrôle de température
• Circuit de protection interne contre les surcharges lumineuses ambiantes
• Temps mort minimum <25 ns (améliorations électroniques récentes)
• Plage dynamique >35 Mcps
• Faible probabilité d'après-impulsion et forte uniformité sur la zone active

Spécifications techniques

• Plage de longueurs d'onde : 400 nm à 1064 nm
• Efficacité de détection maximale : >70 % @ 650 nm (sur 180 µm de diamètre)
• Diamètre de la zone active : 180 µm
• Plage dynamique : >35 Mcps
• Temps mort minimum : <25 ns
• Sortie : impulsion TTL au BNC arrière ; sortie gated disponible
• Alimentation : +5 V unique
• Refroidissement : thermoélectrique avec contrôle de température ; température de boîtier 5 °C à 70 °C
• Protection : circuit interne de protection contre les surcharges
• Conformité : conforme RoHS

Options et variantes
Le module est fourni en standard avec une fenêtre entrée espace libre. Interfaces optionnelles : adaptateur fibre FC, platine C-mount et adaptateur pour cage de tubes. Variantes disponibles avec largeurs d'impulsion, temps mort et amplitudes différentes :

• SPCM-AQRH-1X — largeur d'impulsion 10 ns ; temps mort 24 ns ; amplitude 2,2 V
• SPCM-AQRH-2X — largeur d'impulsion 18 ns ; temps mort 28 ns ; amplitude 2,2 V
• SPCM-AQRH-3X — largeur d'impulsion 28 ns ; temps mort 35 ns ; amplitude 2,2 V
• SPCM-AQRH-4X — largeur d'impulsion 10 ns ; temps mort 24 ns ; amplitude 4,4 V
• SPCM-AQRH-5X — largeur d'impulsion 18 ns ; temps mort 28 ns ; amplitude 4,4 V
• SPCM-AQRH-6X — largeur d'impulsion 28 ns ; temps mort 42 ns ; amplitude 4,4 V

Applications et intégration

• Mesures TCSPC et durées de vie en fluorescence
• Détection en faible flux pour LIDAR, optique quantique et communications quantiques
• Spectroscopie en faible lumière et détection d'une seule molécule
• Intégration OEM et instruments de laboratoire nécessitant une détection photonique compacte sous +5 V
• Options de montage et d'interface optique pour une intégration facilitée
