Photodiode InGaAs C30617BFCH

sensible aux longueurs d'ondesinfrarougePIN

Présentation du produit

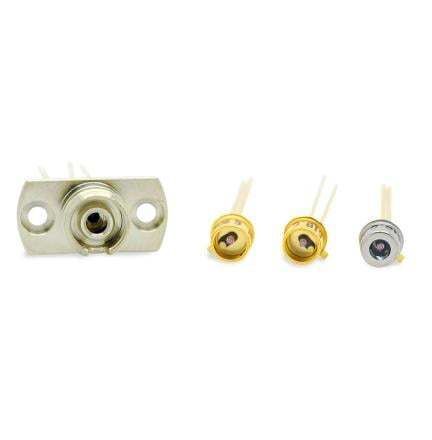

Le C30617BFCH est une photodiode PIN InGaAs à grande vitesse, équipée d'une puce de 100 µm de diamètre actif logée dans un boîtier TO-18 à lentille sphérique avec réceptacle FC. Elle présente une efficacité quantique élevée de 800 à 1700 nm et combine une faible capacité pour des bandes passantes étendues avec une forte résistance pour une sensibilité, une linéarité et une uniformité de réponse (variation ≤ 2 %) sur la zone active.

Caractéristiques et avantages :

• Photodiode PIN InGaAs haute vitesse
• Boîtier : TO-18 à lentille sphérique avec réceptacle FC
• Diamètre actif : 100 µm
• Haute responsivité à 1300 nm et 1550 nm
• Faible capacité permettant des bandes passantes jusqu'à 3,5 GHz

Applications :

• Télécommunications et liaisons fibre optique
• Instrumentation optique et bancs d'essai
• Transmission de données à haute vitesse
• Commutation haute vitesse et récepteurs photoniques

Caractéristiques techniques

• Tension de claquage : 100 V
• Tension de fonctionnement : 5 V
• Capacité : 0,45 pF
• Courant d'obscurité : 1 nA
• Courant de bruit : 0,02 pA/√Hz
• Boîtier : Porte-céramique (TO-18 à lentille sphérique avec réceptacle FC)
• Diamètre actif : 100 µm
• Gamme spectrale / Efficacité quantique : Efficacité quantique élevée de 800 nm à 1700 nm ; haute responsivité à 1300 nm et 1550 nm
• Responsivité : 0,90 A/W
• Bande passante / Temps de montée‑descente : Faible capacité supportant des bandes passantes jusqu'à 3,5 GHz ; Temps de montée/descente : < 0,5 ps
