Capteur à temps de vol XTOF-102-B

Aperçu produit

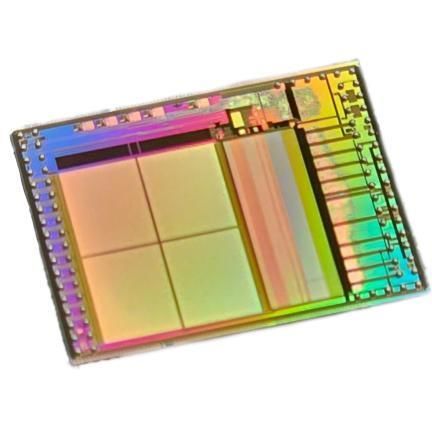

La puce XTOF-102-B est un dispositif CMOS photoélectrique monolithique et entièrement intégré pour la mesure optique de distance et la détection d'objets dans des applications industrielles.

Détails produit
Le XTOF-102-B est un imageur 3D cwTOF entièrement intégré avec une résolution de 320 × 240 pixels (QVGA). Conçu en System-on-Chip (SoC), il intègre la logique de contrôle complète pour fonctionner à côté du champ de pixels CCD. La puce fournit des données de distance DCS 12 bits par pixel, accessibles via une interface Mobile Industry Processor Interface (MIPI).

Spécifications

• 320 × 240 pixels, pas de pixel 20 μm, rendement quantique 85 % @ 850 nm
• Consommation électrique : 1 250 mW
• Driver d'illumination intégré
• Données de sortie : données de distance DCS 12 bits par pixel

Caractéristiques

• Portée de fonctionnement jusqu'à 240 m
• Driver intégré pour LED haute puissance ou diode laser
• Encombrement compact : 11,7 × 9,3 mm
• Jusqu'à 700 images ToF par seconde

Applications

• Mesure volumétrique
• Applications à haute fréquence d'images
• Robotique et navigation de drones
• Capteurs pour domotique

Documentation
Fiche technique disponible : XTOF-102-B Datasheet (PDF).

Caractéristiques techniques

• Résolution : 320 × 240 pixels (QVGA)
• Pas de pixel : 20 μm
• Rendement quantique : 85 % @ 850 nm
• Consommation : 1 250 mW
• Driver d'illumination intégré
• Résolution des données de sortie : données de distance DCS 12 bits par pixel
• Interface : accès aux données pixel par pixel via MIPI
• Portée : jusqu'à 240 m
• Driver d'illumination : LED haute puissance ou diode laser intégrée
• Encombrement : 11,7 × 9,3 mm
• Fréquence d'images : jusqu'à 700 trames ToF/s
