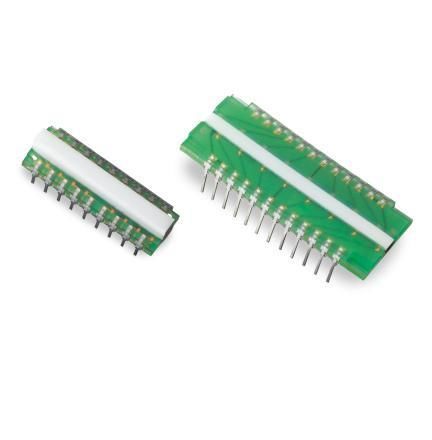

Matrice de photodiodes VTA1216H-L-NC-00-0

Présentation du produit
Le VTA1216H-L-NC-00-0 est une matrice de photodiodes en silicium de 16 éléments au pas de 1,2 mm, conçue pour la détection de rayons X. Disponible avec des cristaux scintillateurs en option pour la conversion en basse énergie, elle s'intègre dans des architectures de détection mono- ou double-énergie et peut être associée à la série VTA1216H-H pour la détection haute énergie.

Description de la série
La série VTA1216H est une matrice photodiode (PDA) haute résolution à 16 canaux. La conception comporte huit photodiodes à double élément montées directement sur un circuit imprimé FR-4. Le pas capteur-à-capteur standard est de 1,2 mm ; d'autres pas sont disponibles en standard ou en versions personnalisées.

Construction et conditionnement
Une couche transparente protège la zone photosensible du composant tandis qu'un encapsulant de type glob top protège les fils de connexion contre les dommages mécaniques et environnementaux. Les pièces sont disponibles avec ou sans scintillateur monté sur la zone active pour convertir les rayons X en photons visibles.

Principales caractéristiques

• Photodiodes à courant d'obscurité extrêmement faible pour une meilleure sensibilité
• Rapport signal/bruit élevé adapté à l'imagerie X de précision
• Cristaux scintillateurs optionnels pour la conversion des rayons X en photons visibles
• 16 canaux au pas de 1,2 mm pour une grande densité et haute résolution
• Compatible avec des architectures de détection mono- ou double-énergie

Caractéristiques techniques

• Série : VTA1216H Series
• Exemple de référence : VTA1216H-L-NC-00-0
• Nombre d'éléments / canaux : 16
• Pas (espacement capteur-à-capteur) : 1,2 mm
• Configuration des photodiodes : 8 photodiodes à double élément montées sur PCB FR-4
• Courant d'obscurité : extrêmement faible (conçu pour un faible courant d'obscurité)
• Rapport signal/bruit : élevé
• Scintillateur : optionnel, monté sur la zone active pour la conversion X → photons visibles
• Conditionnement : couche transparente sur la zone photosensible ; encapsulant glob top protégeant les fils de connexion
• Applications : détection de rayons X, architectures de détection mono- ou double-énergie
