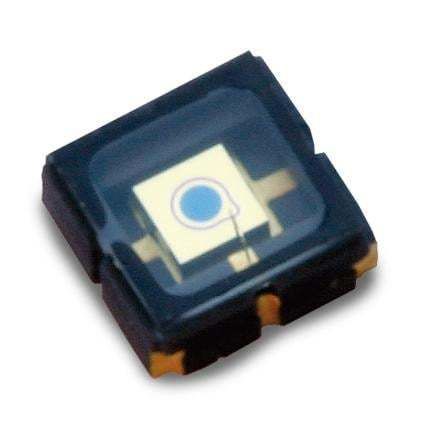

Photodiode silicium C30737LH-500-81N

LIDARavalanchesensible aux longueurs d'ondes

Présentation produit :
Le Excelitas C30737LH-500-81N est une photodiode avalanche au silicium (Si APD) d'un diamètre actif de 500 µm. Elle est présentée dans un boîtier céramique sans broches (LCC) avec une fenêtre en verre 3×3 mm et un filtre optique passe-bande 635 nm. Le composant offre une réponse optimisée à 800 nm et une bande passante supérieure à 1,3 GHz pour la détection à haute vitesse.

Caractéristiques principales :

• Diamètre actif : 500 µm
• Filtre optique passe-bande 635 nm pour sensibilité maximale
• Réponse améliorée à 800 nm
• Faible bruit et temps de montée/descente rapide (0,3 ns, Rload = 50 Ω)
• Fonctionnement haute fréquence : coupure ~1,3 GHz
• Boîtier céramique sans broches (LCC) avec fenêtre en verre 3×3 mm

Applications :

• LiDAR et systèmes de télémétrie
• Mesure de distance et de vitesse par laser
• Systèmes de sécurité et de scan
• Détection optique performante à coût maîtrisé

Spécifications :

• Référence : C30737LH-500-81N
• Série : C30737
• Marque : Excelitas
• Diamètre actif : 500 µm
• Sensibilité / filtre : 635 nm passe-bande ; réponse optimisée à 800 nm
• Tension de claquage (Vbd) : 120–210 V (binning disponible)
• Gain : 100 @ 635 nm
• Responsivité : 35 A/W à 900 nm
• Courant d'obscurité (Id) : 0.1 < 1.0 nA
• Courant de bruit : 0.1 pA/√Hz
• Capacitance : 2 pF
• Temps de montée/descente : 0,3 ns (Rload = 50 Ω)
• Fréquence de coupure : 1,3 GHz
• Température de fonctionnement : -40 °C à +85 °C
• Température de stockage : -50 °C à +100 °C
• Boîtier/fenêtre : fenêtre en verre 3×3 mm dans boîtier céramique sans broches (LCC) avec filtre 635 nm

Détails techniques / spécifications :

• Part Number : C30737LH-500-81N
• Série : C30737
• Marque : Excelitas
• Diamètre actif : 500 µm
• Sensibilité / filtre : passe-bande optique 635 nm ; réponse optimisée à 800 nm
• Tension de claquage (Vbd) : 120–210 V (binning disponible)
• Gain : 100 @ 635 nm
• Responsivité : 35 A/W à 900 nm
• Courant d'obscurité : 0.1 < 1.0 nA
• Courant de bruit : 0.1 pA/√Hz
• Capacitance : 2 pF
• Temps de montée/descente : 0,3 ns (Rload = 50 Ω)
• Bande passante / fréquence de coupure : 1,3 GHz
• Boîtier / fenêtre : fenêtre en verre 3×3 mm dans boîtier céramique sans broches (LCC) avec filtre 635 nm
• Temp. fonctionnement : -40 °C à +85 °C ; Temp. stockage : -50 °C à +100 °C
