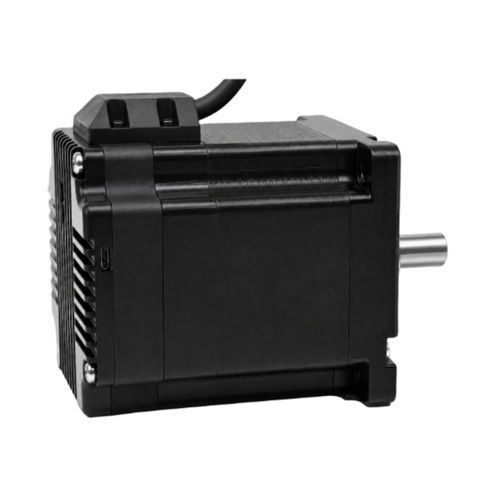

Moteur pas à pas 86BH181RS125IM

18 V70 Vfort couple

Présentation du produit
Le 86BH181RS125IM est le servomoteur pas à pas intégré 86 mm à couple maximal du groupe fourni. Sa capacité maximale de 12 N·m, son retour multi-tours absolu sans pile et sa conception intégrée conviennent aux axes exigeants de transfert, aux bras robots et aux automatismes industriels où la récupération de position et le câblage simplifié sont recherchés.

Points clés

• Couple maximal de sortie : 12 N·m
• Communication RS485
• Retour multi-tours sans pile : -100 à +1499 tours (plage 1 599 tours)
• Alimentation 18–70 VAC et architecture variateur/encodeur intégrés

Caractéristiques rapides
Taille de cadre : 86 mm
Longueur du corps : 180,6 mm
Couple maximal : 12 N·m
Tension d'entrée : 18–70 VAC
Communication : RS485
Retour encodeur : 4096 lignes (16 384 comptages)

Vue d'ensemble du servo intégré (Paramètres)
Réf. modèle : 86BH181RS125IM
Taille du cadre : 86 mm (NEMA 34)
Longueur corps intégré : 180,6 mm
Taille L : 156,1 mm
Diamètre de l'arbre : 14 mm
Plage de tension d'entrée : 18–70 VAC
Couple maximal de sortie : 12 N·m

Électrique, Retour et Configuration (Paramètres)
Réglage du courant : 0,2–3,2 A réglable par logiciel ; moteur apparié en usine : 6,0 A
Retour encodeur : 4096 lignes (16 384 comptages)
Résistance de phase : 0,79 Ω ±20%
Inductance de phase : 8,2 mH ±20%
Inertie du rotor : env. 5400 g·cm²
Poids : env. 5,5 kg
Réglage micro-pas : configurable par l'hôte ; entier positif >200 ; défaut usine 4000
Réglage d'adresse : défaut usine 1 ; adresse de départ réglable par logiciel hôte
Retour multi-tours : 1 599 tours sans pile ; plage fixe -100 à +1499 tours
Protections : surtension, sous-tension, surcourant, circuit ouvert du bobinage et déviation de position
Stockage non volatil : paramètres stockés dans la FLASH MCU interne
Température de fonctionnement : 0°C à +40°C
Humidité de fonctionnement : 20% HR à 90% HR

Caractéristiques / Spécifications techniques

• Modèle : 86BH181RS125IM
• Marque : NEOTON MOTOR
• Taille du cadre : 86 mm (NEMA 34)
• Longueur corps intégré : 180,6 mm
• Taille L : 156,1 mm
• Diamètre arbre : 14 mm
• Couple maximal de sortie : 12 N·m
• Plage de tension d'entrée : 18–70 VAC
• Interface de communication : RS485
• Retour encodeur : 4096 lignes (16 384 comptages)
• Retour multi-tours : sans pile, plage fixe -100 à +1499 tours (1 599 tours)
• Résistance de phase : 0,79 Ω ±20%
• Inductance de phase : 8,2 mH ±20%
• Inertie rotor : env. 5400 g·cm²
• Poids : env. 5,5 kg
• Réglage du courant : 0,2–3,2 A réglable par logiciel ; moteur apparié usine : 6,0 A
• Réglage micro-pas : configurable par l'hôte ; entier positif >200 ; défaut 4000
• Réglage d'adresse : défaut usine 1 ; réglable par logiciel hôte
• Protections : surtension, sous-tension, surcourant, circuit ouvert du bobinage, déviation de position
• Stockage non volatil : paramètres stockés dans la FLASH MCU interne
• Température de fonctionnement : 0°C à +40°C
• Humidité de fonctionnement : 20% à 90% HR
