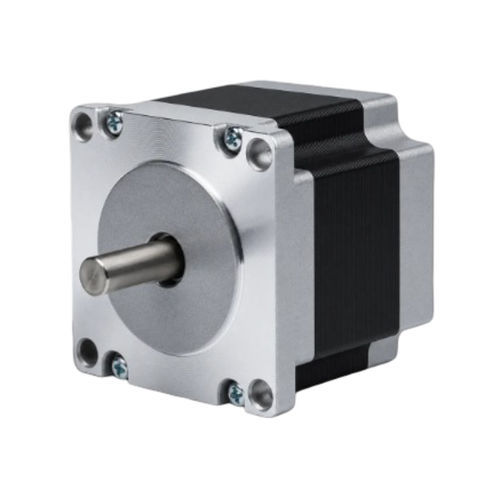

Moteur pas à pas 2 phases 57BHH56-280B-21DC

pas à pas hybrideNEMA 23

Résumé du produit
Le 57BHH56-280B-21DC est un moteur pas à pas hybride 57 mm (NEMA 23) à 2 phases offrant un couple de maintien de 1,089 N·m (11,1 kg·cm) dans un corps compact de 56 mm. Courant nominal 2,8 A/par phase, adapté aux applications de positionnement précis et de contrôle de mouvement en automatisation industrielle. Pilote recommandé : CW542.

Points clés

• Conception hybride 2 phases — angle de pas 1,8°
• Couple de maintien 1,089 N·m (11,1 kg·cm)
• Courant nominal 2,8 A/par phase — châssis 57 mm (NEMA 23)
• Longueur de corps 56 mm, diamètre d'arbre 6,35 mm

Spécifications électriques (résumé)
Angle de pas — 1,8° ± 5%
Couple de maintien — 1,089 N·m (11,1 kg·cm)
Courant nominal — 2,8 A/phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre d'arbre — 6,35 mm
Format de châssis — 57 mm (NEMA 23)
Longueur de corps — 56 mm
Masse — 0,65 kg
Pilote recommandé — CW542

Dessin mécanique
Dessin mécanique disponible pour la série 57BH (57 mm / NEMA 23) indiquant les détails de fixation, de bride et les cotes pour intégration.

Courbe couple-vitesse
Courbe couple-vitesse fournie pour la série 57BH permettant d'évaluer le couple disponible en fonction de la vitesse et de choisir le pilote ou la transmission appropriés.

Caractéristiques techniques

• Modèle : 57BHH56-280B-21DC
• Format de châssis : 57 mm (NEMA 23)
• Longueur de corps : 56 mm
• Angle de pas : 1,8° ± 5%
• Nombre de phases : 2
• Courant nominal : 2,8 A/phase
• Couple de maintien : 1,089 N·m (11,1 kg·cm)
• Diamètre d'arbre : 6,35 mm
• Nombre de conducteurs : 4
• Masse : 0,65 kg
• Pilote recommandé : CW542
