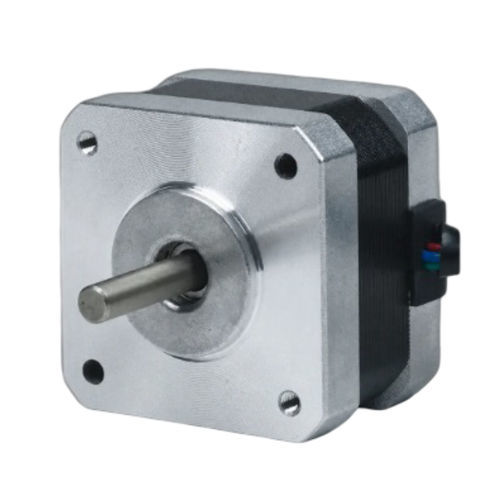

Moteur pas à pas 2 phases 42BHH34-160A-24E

pas à pas hybrideNEMA 17

Vue d'ensemble
Le 42BHH34-160A-24E est un moteur pas à pas hybride 2 phases de 42 mm (NEMA 17) fournissant un couple de maintien de 0,284 N·m (2,9 kg·cm) dans un corps compact de 34 mm. Courant nominal 1,6 A/phase. Driver recommandé : CW422C.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,284 N·m (2,9 kg·cm)
• Courant nominal 1,6 A/phase — châssis 42 mm (NEMA 17)
• Longueur de corps compacte 34 mm — arbre Ø 5 mm — 4 conducteurs

Caractéristiques principales
Modèle : 42BHH34-160A-24E
Série : 42BHH / 42BH Series
Taille de châssis : 42 mm (NEMA 17)
Longueur du corps : 34 mm
Phases : 2
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,284 N·m (2,9 kg·cm)
Courant nominal : 1,6 A/phase
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Poids : 0,25 kg
Driver recommandé : CW422C

Spécifications électriques
Angle de pas : 1,8° ± 5%
Couple de maintien : 0,284 N·m (2,9 kg·cm)
Courant nominal : 1,6 A/phase
Phases : 2
Nombre de conducteurs : 4
Diamètre d'arbre : 5 mm
Taille de châssis : 42 mm (NEMA 17)
Longueur du corps : 34 mm
Poids : 0,25 kg
Driver recommandé : CW422C

Mécanique et performances
Le plan mécanique et la courbe couple-vitesse sont fournis pour la série 42BH afin de faciliter l'intégration et l'évaluation des performances. Utilisez la courbe couple-vitesse pour vérifier la compatibilité aux vitesses et charges cibles.

Caractéristiques techniques

• Modèle : 42BHH34-160A-24E
• Série : 42BHH / 42BH Series
• Taille de châssis : 42 mm (NEMA 17)
• Longueur du corps : 34 mm
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,284 N·m (2,9 kg·cm)
• Courant nominal : 1,6 A/phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 5 mm
• Poids : 0,25 kg
• Driver recommandé : CW422C
