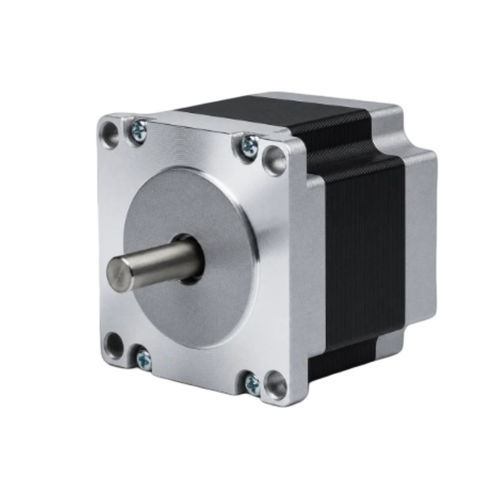

Moteur pas à pas hybride 57BHP56-350A-21A

3-phasesNEMA 23

Aperçu du produit
Le 57BHP56-350A-21A est un moteur pas à pas hybride 3 phases format 57 mm (NEMA 23) délivrant 0,883 N·m (9 kg·cm) de couple de maintien dans un corps compact de 56 mm. Courant nominal 3,5 A/phase, arbre Ø 6,35 mm. Driver recommandé : CW542.

Points clés

• 3 phases, angle de pas 1,2° — couple de maintien 0,883 N·m (9 kg·cm)
• Courant nominal 3,5 A/phase — format 57 mm (NEMA 23)
• Longueur de corps 56 mm — diamètre d'arbre 6,35 mm

Spécifications électriques
Angle de pas : 1,2° ± 5%
Couple de maintien : 0,883 N·m (9 kg·cm)
Courant nominal : 3,5 A/Phase
Nombre de phases : 3
Nombre de conducteurs : 6
Diamètre d'arbre : 6,35 mm
Format : 57 mm (NEMA 23)
Longueur du corps : 56 mm
Poids : 0,65 kg
Driver recommandé : CW542

Schémas mécaniques et performances
Un plan mécanique et une courbe couple‑vitesse de la série 57BH sont fournis pour faciliter l'intégration mécanique et l'évaluation des performances.

Caractéristiques techniques

• Désignation modèle (variante) : 57BHP56-350A-21A
• Série : 57BH / 57BHP
• Format : 57 mm (NEMA 23)
• Longueur du corps : 56 mm
• Nombre de phases : 3
• Angle de pas : 1,2° ± 5%
• Couple de maintien : 0,883 N·m (9 kg·cm)
• Courant nominal : 3,5 A/Phase
• Nombre de conducteurs : 6
• Diamètre d'arbre : 6,35 mm
• Poids : 0,65 kg
• Driver recommandé : CW542
